GS.Trace&Profile (Плагин)

ПОИНТ Инжиниринг Оставить отзыв
Модуль для автоматизированной обработки результатов инженерно-геодезических изысканий линейных сооружений — трубопроводов, ВЛ, кабелей, автомобильных дорог.  Модуль функционирует на платформе *Civil 3D 2015, 2016, 2019−2021 версий. В качестве цифровой модели рельефа используются поверхности Civil 3D, в качестве подосновы — чертежи топопланов в формате dwg.
 Модуль разработан с учетом следующих нормативных документов:
  • СП 47.13 330.2016 «Свод правил. Инженерные изыскания для строительства. Основные положения»
  • РД 153−39.4Р-128−2002 (ВСН) «Инженерные изыскания для строительства магистральных нефтепроводов»
  • ГОСТ 21.701−2013 «Правила выполнения рабочей документации автомобильных дорог»
  • ГОСТ 21.610−85 «Газоснабжение. Наружные газопроводы. Рабочие чертежи»
Запросить демоверсию Запросить консультацию
  • Поддержка форматов DWG, XLS
  • Входит в ЕРРП Да
  • Тип развертывания локальная, сетева
  • Операционная система Windows

Информация взята из открытых источников

Этапы
Проектирование
Для кого
Инженеры, геодезисты

Работа с трехмерной информационной моделью
Да

Какие задачи решает GS.Trace&Profile (Плагин)

создавать динамические модели трасс линейных сооружений, в том числе и большой протяженности, разделять их и объединять, выполнять перетрассировки

рассчитывать и размещать кривые упругого изгиба, отводы холодного и горячего гнутья на углах поворота трасс трубопроводов, круговые и переходные кривые — на углах поворота трасс автодорог в автоматическом режиме

определять пересечения трасс с существующими естественными и искусственными препятствиями, угодьями, проектируемыми трассами

создавать продольные профили трасс, профили переходов через препятствия в заданных масштабах с настраиваемыми подпрофильными таблицами

формировать стандартный комплект dwg-файлов чертежей и xls-файлов ведомостей для технического отчета об инженерных изысканиях

Галерея

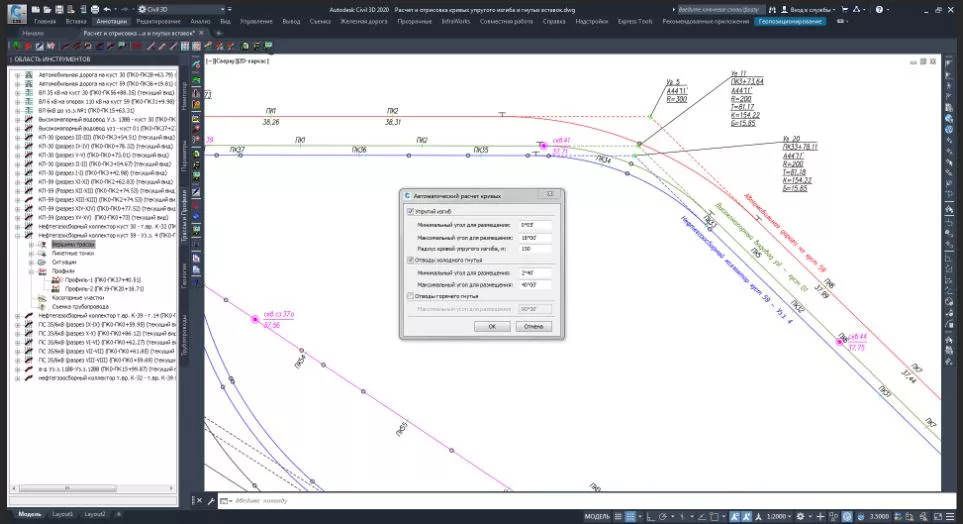

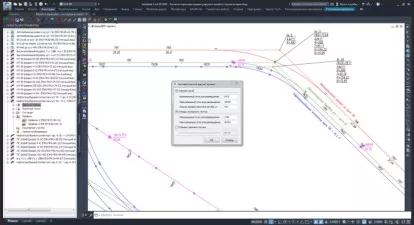

GS.Trace&Profile (Плагин)
