КОМПАС-3D Оборудование: Металлоконструкции

Оборудование: Металлоконструкции — приложение для КОМПАС-3D, предназначенное для автоматизации работ по проектированию конструкций из профильного металлопроката. Приложение позволяет быстро проектировать всевозможные рамы и каркасы, автоматически создавать комплект документации.

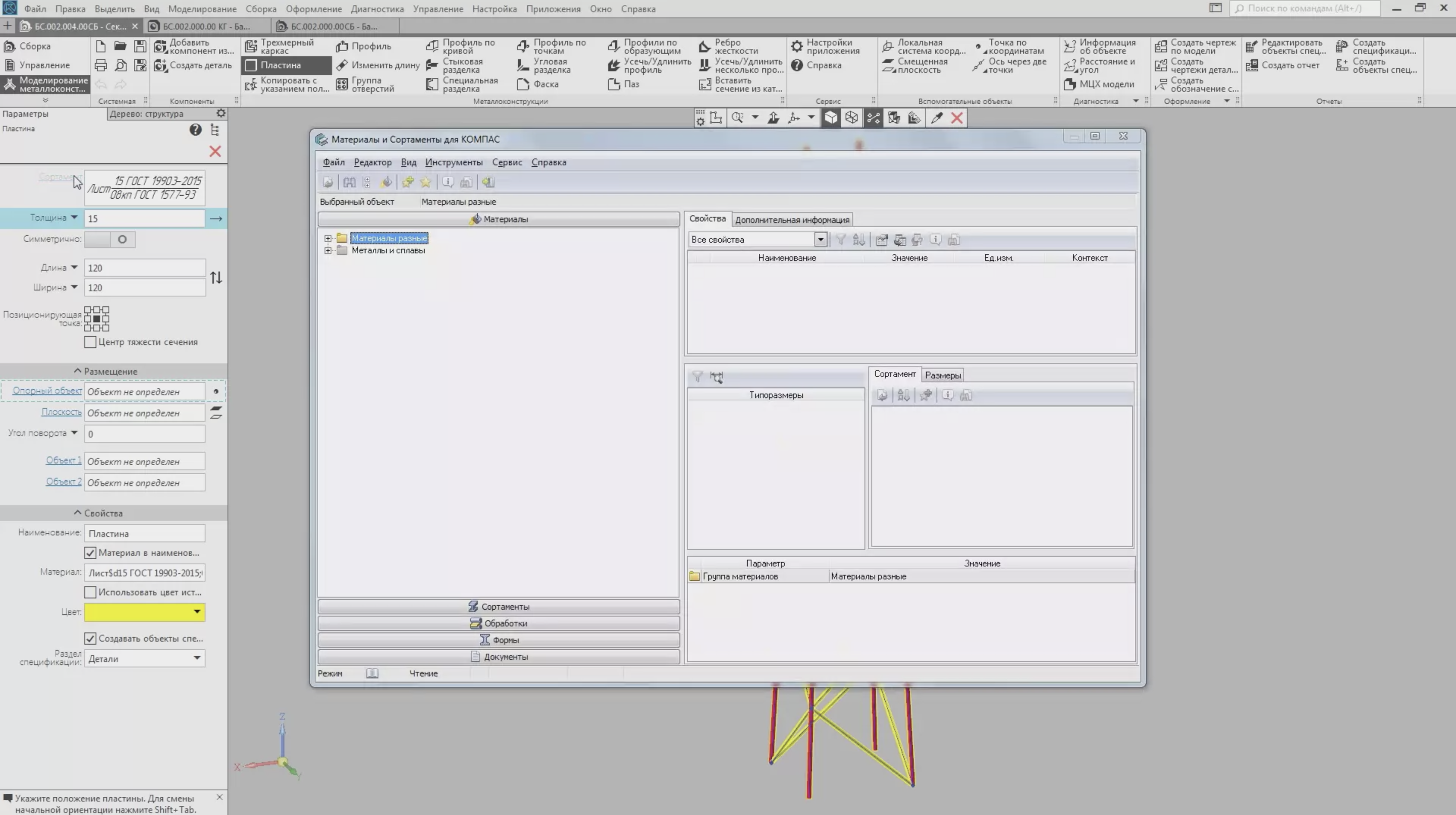

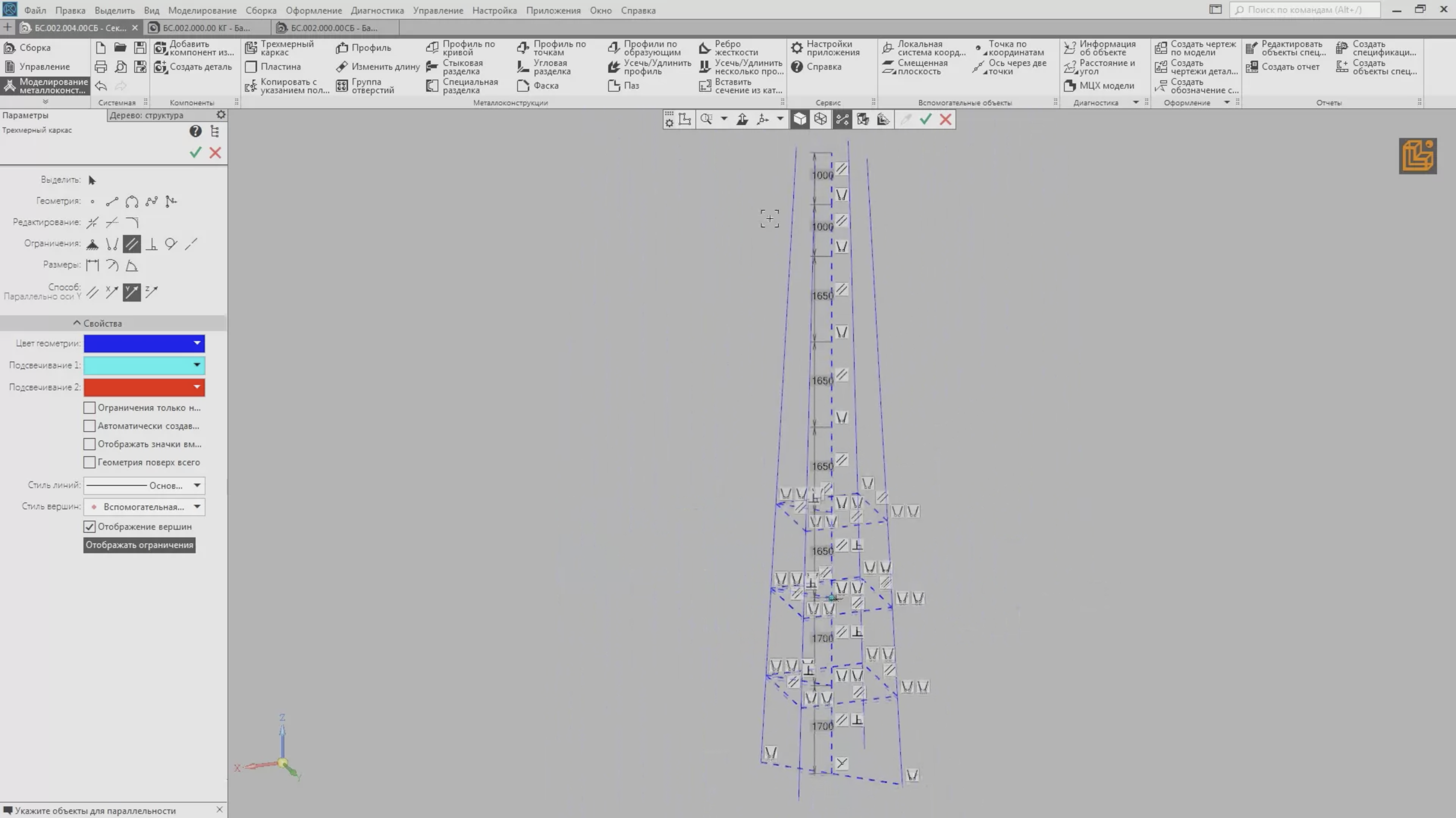

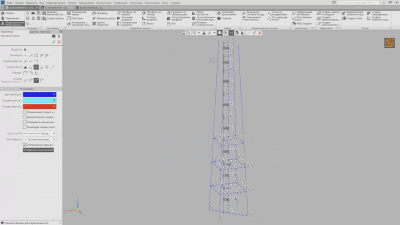

Создание металлоконструкции в приложении начинается с построения Трехмерного каркаса — геометрических осей, которые являются эскизом конструкции. После чего для каждой из осей назначается профиль, который выбирается из приложения «Материалы и Сортаменты для КОМПАС» (требует отдельно оплачиваемой лицензии). Для удобства построения и редактирования металлоконструкции в приложении реализован механизм Характерных точек, который позволяет задавать длину и угол поворота профиля непосредственно в окне построения. При изменении Трехмерного каркаса металлоконструкция перестроится автоматически.

После назначения профилей необходимо проработать отдельные узлы металлоконструкции. Для этого в приложении есть специальные инструменты. Можно корректировать длины деталей, задавать угловую или стыковую разделки, строить дополнительные элементы в виде ребер жесткости или фасонок.

Для созданной с помощью приложения конструкции можно автоматически получить спецификацию либо любые другие виды настраиваемых отчетов. Металлоконструкция, спроектированная в приложении, может быть проверена на наличие пересечений. Трехмерная модель позволяет сразу выявить возможные нестыковки. Оборудование: Металлоконструкции позволяет избежать дополнительных затрат на материал, инструмент, а главное — не потерять драгоценное время.
