Model Studio CS Отопление и вентиляция

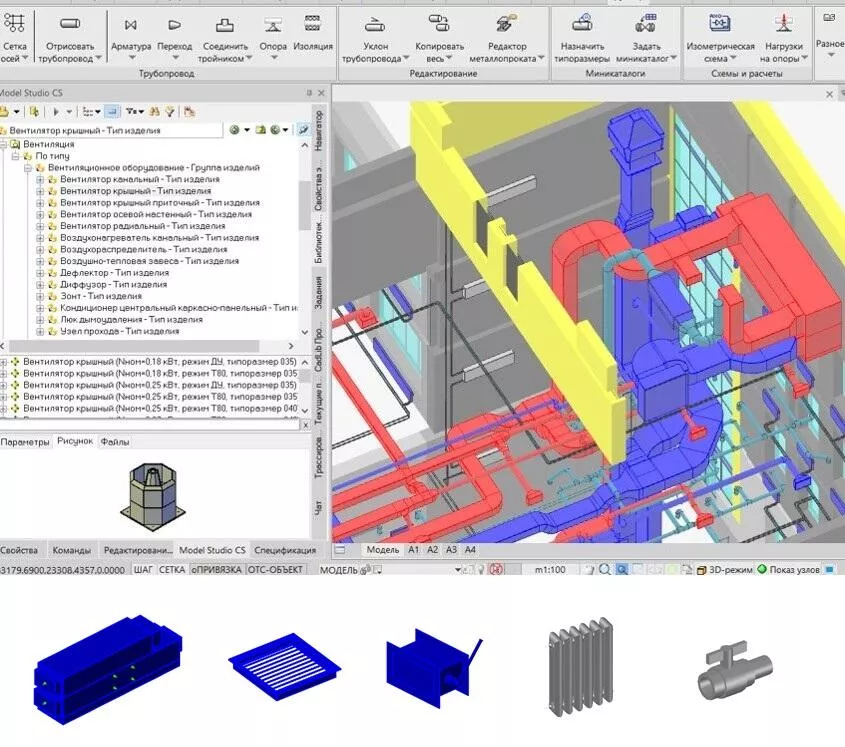

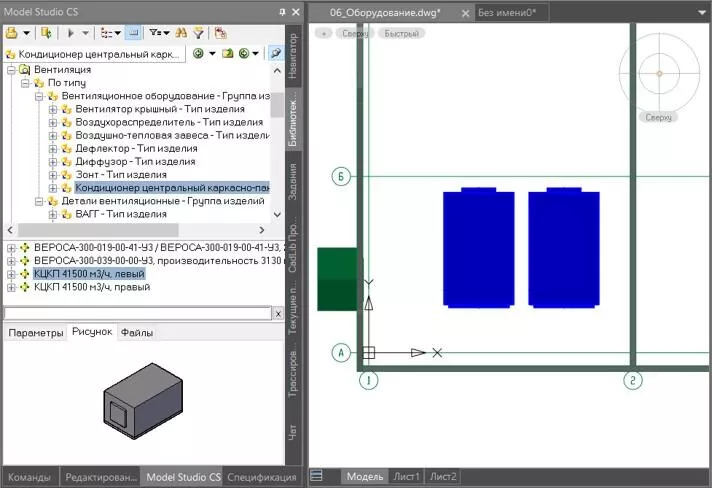

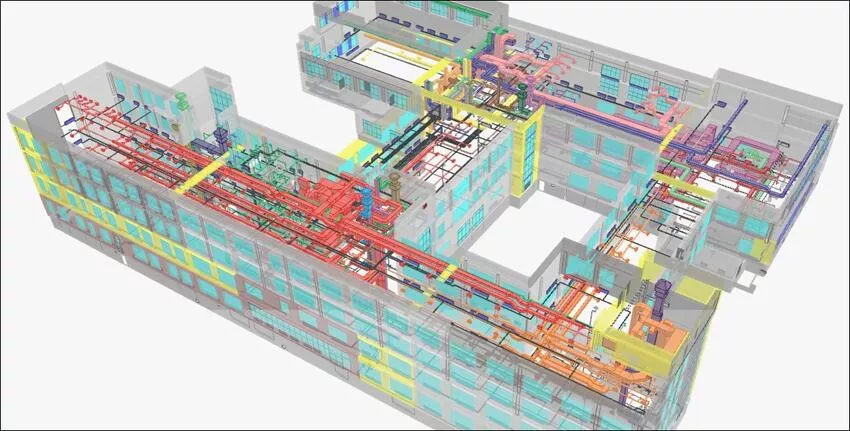

производится трехмерная компоновка оборудования

выполняется трехмерное эскизирование трубопроводов/воздуховодов с их последующим конструированием или построение трубопроводов/воздуховодов из стандартных элементов базы данных с использованием миникаталогов («спеков»)

формируются трехмерные параметрические модели оборудования

выполняются все необходимые проверки на предмет обнаружения коллизий, пересечений, нарушений предельно допустимых расстояний со смежными специальностями при совместном использовании CADLib Модель и Архив

средствами программы производится аэродинамический расчет систем вентиляции. Вывод результатов расчета в графическую и табличную документацию

взаимодействие между проектировщиками в процессе работы над одним проектом (выдача заданий смежным отделам)

генерируются чертежи с автоматическим формированием планов, видов, разрезов, план-схем, изометрических видов и чертежей

автоматически проставляются отметки уровня, выноски, позиционные обозначения и размеры

генерируется аксонометрическая схема как одного трубопровода/воздуховода, так и всей модели целиком — с автоматической простановкой размеров, выносок, позиционных обозначений и иных элементов оформления

генерируется изометрическая схема трубопровода или всей модели с автоматической разбивкой на отдельные листы и автоматической простановкой размеров, выносок, позиционных обозначений
