Model Studio CS Кабельное хозяйство

CSoft Development
Программа предназначена для проектирования кабельных трасс и раскладки кабелей (марки ЭС, ЭХЗ, ЭК1, ЭК2, ЭН, ЭОО, А, СОП, ЭМ1, ЭМ2, ЭО, СС, ОПС). Инженерный программный комплекс позволяет проектировать раскладку кабелей внутри помещений, по открытым территориям, на эстакадах, в траншеях, использовать любые кабельные конструкции, сформировать и выпустить кабельный журнал, спецификацию на оборудование, кабели и кабельные конструкции, ведомости объемов работ.
Запросить демоверсию Запросить консультацию
Поддержка форматов
DOC
Входит в ЕРРП
Да
Операционная система
Linux Windows

Информация взята из открытых источников

Этапы
Проектирование
Для кого
Проектировщики

Какие задачи решает Model Studio CS Кабельное хозяйство

конструирование и компоновка кабельных конструкций любой сложности в трехмерном пространстве

раскладка кабелей в соответствии с требованиями ПУЭ-7, учет резервирования, напряжения, назначения, типа кабелей, диаметра изгиба и т.д.

получение оформленных планов, разрезов и сечений на кабельные конструкции

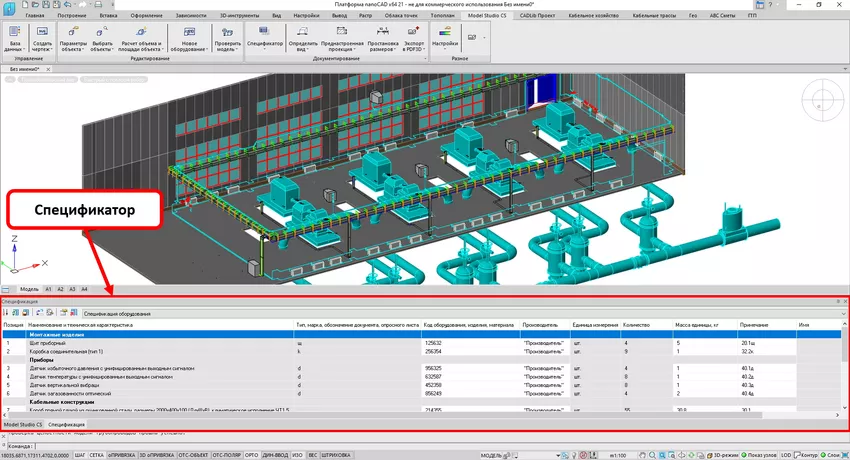

формирование и выпуск полного комплекта табличной документации по кабельной раскладке — с рамками, штампами, эмблемами и т.п. (в форматах MS Word, MS Excel, AutoCAD/nanoCAD)

интеграция с CADLib Модель и Архив — программным комплексом для информационной поддержки процессов строительства и эксплуатации промышленных объектов

Системные требования

ОС
Windows 10 ,

Windows 11

Язык
Русский

Дата выпуска
Январь 2001

Дата изменения
01.01.0001

Галерея

Model Studio CS Кабельное хозяйство
Model Studio CS Кабельное хозяйство
+ 2

Стоимость Model Studio CS Кабельное хозяйство

Стоимость рассчитывается индивидуально.
