КОМПАС-3D Жизнеобеспечение: ОВ

АСКОН
Приложение предназначено для автоматизации выпуска проектной документации разделов Отопление и Вентиляция и реализует требования ГОСТ 21.602-2016 «СПДС. Правила выполнения рабочей документации отопления, вентиляции и кондиционирования».

Инструменты приложения функционально поделены на две части — отопление и вентиляция, а также общую часть для работы с сегментами участков трубопроводов и воздуховодов, формирования аксонометрических схем и разрезов, спецификаций. Оформление планов систем отопления и вентиляции осуществляется на архитектурной подоснове, которая может быть загружена или построена при помощи приложения Архитектура: АС/АР.

Функционал приложения в части Отопление позволяет построить на плане трубопроводы систем отопления с автоматическим размещением отводов, дополнить оборудованием из обширного каталога, запорной, предохранительной и регулирующей арматурой и другими деталями трубопроводов.

Функционал приложения в части Вентиляция позволяет выполнить построение круглых и прямоугольных воздуховодов систем вентиляции, дополнить оборудованием из обширного каталога, разместить детали воздуховодов (воздухораспределители, гибкие вставки, зонты, воздушные заслонки, дефлекторы, огнезадерживающие клапаны), а также теплообменники, фильтры, шумоглушители.

Для создания 3D-моделей приложение использует технологию проектирования MinD (Model in Drawing), автоматически преобразующую 2D-чертежи в трехмерные объекты. Модель прорабатывается в чертеже, изменения вносятся на любом этапе проектирования.

Реализована интеграция между строительными приложениями и каталогами для организации коллективной работы над проектом смежных специалистов.

Оборудование и детали в каталогах представлены производителями: TECOFI, KORF, АРКТОС, REMAK, POLAR BEAR, KANALFLAKT, GRUNDFOS, DANFOS, OSTBERG, МОВЕН, EXACT, CUBBA и другими. Также легко получить собственные элементы, меняя параметры имеющихся элементов из каталога, и быстро создать пользовательские элементы при помощи специального редактора.

от 70 000 руб.

Финальная цена зависит от конфигурации
Запросить демоверсию Запросить консультацию
Входит в ЕРРП
Да

Информация взята из открытых источников

Этапы
Проектирование
Для кого
Проектировщики, конструкторы, инженеры

Какие задачи решает КОМПАС-3D Жизнеобеспечение: ОВ

выполнить построение трубопроводов систем отопления

разместить элементы трубопровода (запорную, предохранительную и регулирующую арматуру, детали трубопроводов)

разместить на чертежах оборудование систем отопления (насосы, ёмкости и отопительные приборы)

выполнить построение круглых и прямоугольных воздуховодов систем вентиляции

разместить на чертежах оборудование систем вентиляции (вентиляторы и прочее)

автоматически создать аксонометрическую схему

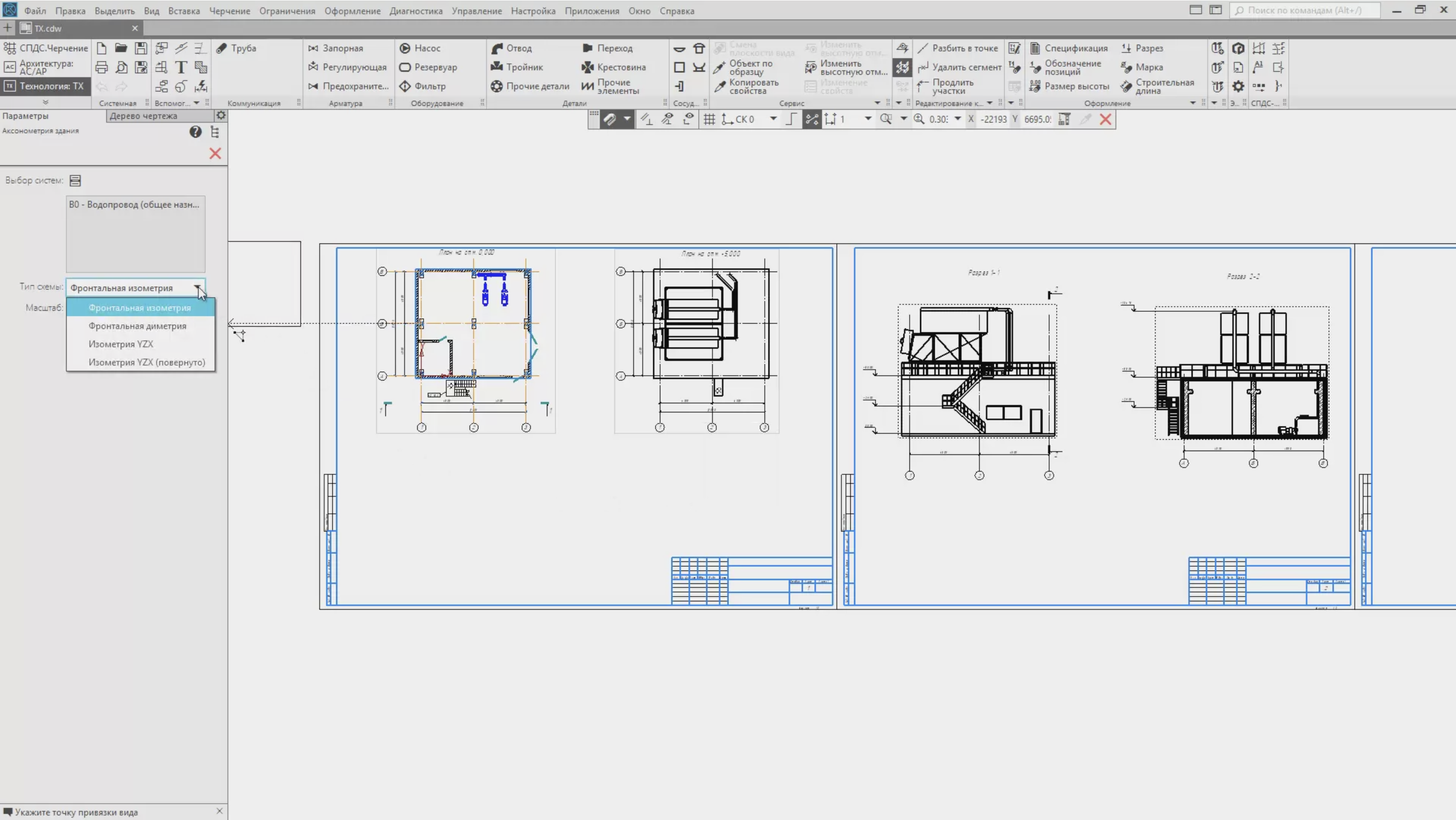

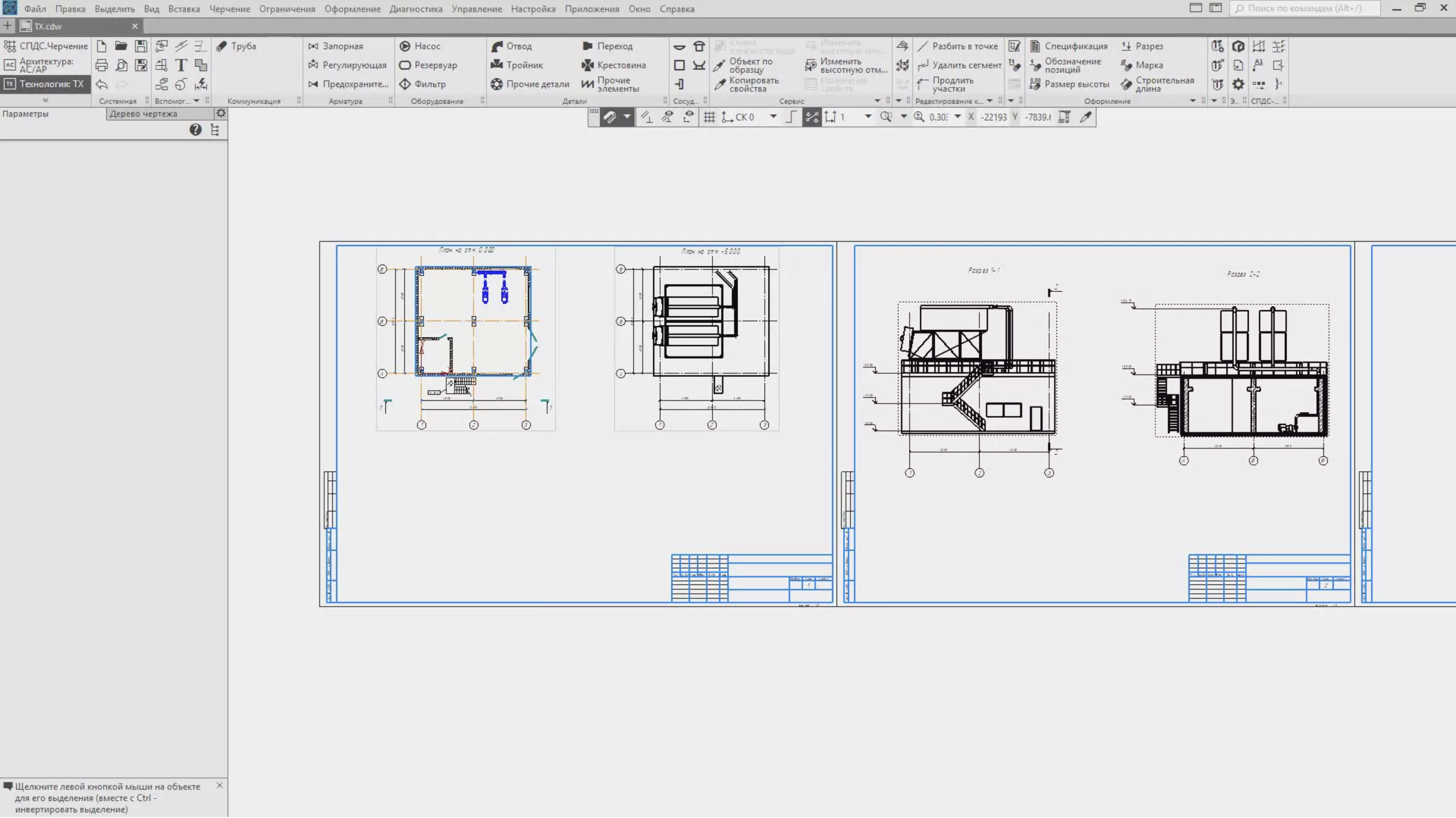

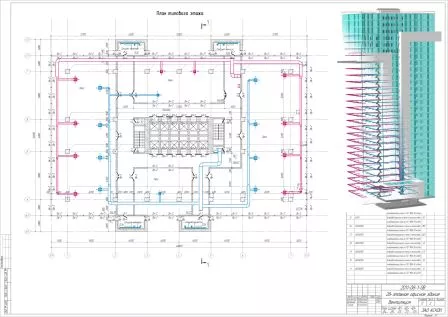

Галерея

КОМПАС-3D Жизнеобеспечение: ОВ
КОМПАС-3D Жизнеобеспечение: ОВ
+ 1

Если у вас появились вопросы по продукту, наши специалисты помогут в них разобраться

Стоимость КОМПАС-3D Жизнеобеспечение: ОВ

Стоимость от 70 000 рублей. Финальная цена зависит от конфигурации.
