КОМПАС-3D Тепловые сети: ТС

АСКОН Оставить отзыв
Приложение предназначено для решения задач автоматизации подготовки и выпуска рабочей документации для прокладки тепловых сетей.
Приложение автоматизирует большую часть рутинной работы проектировщика, оставляя время на творчество. Позволяет создавать на чертеже полнофункциональные объекты с заданными свойствами, поведением и возможностью быстрого редактирования. Выпуск чертежей осуществляется в соответствии с требованиями ГОСТ 21.705-2016 «Система проектной документации для строительства (СПДС). Правила выполнения рабочей документации тепловых сетей».
Основные этапы проектирования:

  • Оцифровка векторного изображения топографического плана.
  • Создание проекта тепловой сети (построение линии сети, выбор параметров трубы, дополнительных элементов).
  • Формирование чертежа с планом и профилем трубопровода.
  • Формирование спецификации оборудования, листа с общими данными и данных для расчета сметы.
  • Оформление документации проекта.
Возможности приложения:

  • При построение плана тепловых сетей проектировщик расставляет элементы сетей (узлов трубопроводов, опусков, компенсаторов и т.п.), выбирая из каталога. Указывает пикеты, углы поворота, длины участков между элементами сетей, положения секущих плоскостей поперечных разрезов, а также расставляет существующие инженерные коммуникации и дороги.
  • Построение продольных профилей сетей осуществляется с автоматической отрисовкой линии земли и указанием пересекаемых коммуникаций и дорог, заполняются данные по формам 2 и 3 ГОСТ 21.705-2016.
  • Автоматически формируются листы с планом тепловых сетей.
  • При создании схем сетей происходит автоматический перенос информации из плана тепловых сетей.
.Требует для работы: КОМПАС-График

Запросить демоверсию Запросить консультацию
  • Входит в ЕРРП Да
  • Операционная система Windows

Информация взята из открытых источников

Этапы
Проектирование
Для кого
Инженеры, проектировщики

Какие задачи решает КОМПАС-3D Тепловые сети: ТС

сокращает время проектирования;

повышает качество проектирования;

автоматизирует генерацию выходной документации;

стандартизирует выпуск готовых чертежей.

Галерея

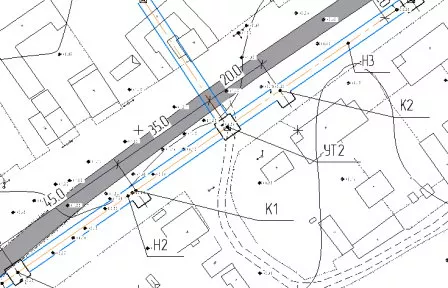

КОМПАС-3D Тепловые сети: ТС
