Полезные приемы из ПО для инженера. Часть 3: командная строка и массовые операции в AutoCAD

Продолжаем нашу рубрику. В этой части — фишки, которые работают через командную строку и помогают выполнять массовые операции. Многоразовый пробел вместо мыши, замена шрифта по умолчанию, массовая обрезка по контуру и не только.

Если вы хотите чертить быстрее и тратить меньше времени на рутину — этот выпуск для вас.

Погнали!

Фишка № 1. Многоразовый пробел (или Enter) для вызова команд редактирования

Использование клавиатуры в AutoCAD значительно ускоряет процесс черчения. Сегодня разберём одну небольшую, но крайне полезную особенность — многоразовое нажатие пробела для быстрого вызова команд редактирования.

Допустим, у нас есть полилиния (или другой объект). Выделяем её и кликаем по одной из вершин — активируется режим «Растягивание».

А теперь самое интересное:

• 1 нажатие пробела (или Enter) → запускается команда «Переместить» (Move)
• 2 нажатия → переключает на «Поворот» (Rotate)
• 3 нажатия → активирует «Масштаб» (Scale)
• 4 нажатия → включает «Зеркало» (Mirror)

Примечание: вместо пробела можно использовать Enter — эффект будет точно таким же.

Почему это полезно:

• Экономия времени — не нужно искать команды в ленте или панелях
• Минимум действий — всё под рукой (точнее, под пальцем)
• Просто запомнить — последовательность логичная (1—2—3—4)

Совет по внедрению:

Выпишите шпаргалку на стикер и прикрепите на монитор:

1 → Перемещение
2 → Поворот
3 → Масштаб
4 → Зеркало

Попробуйте использовать этот приём 2-3 дня, и он войдёт в привычку.

Фишка № 2. Замена стандартного шрифта автозамены на более удобный (FONTALT)

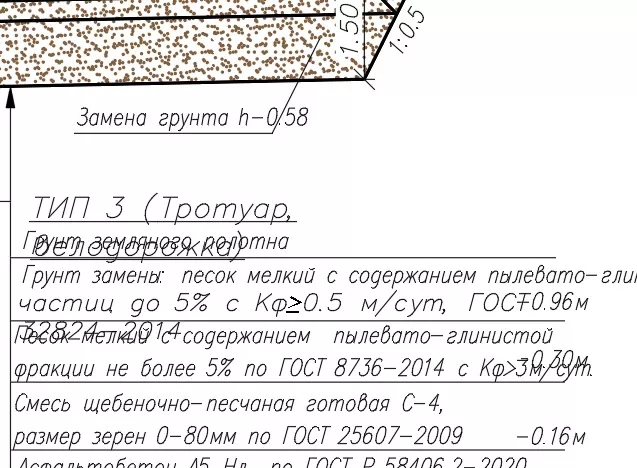

Знакомая ситуация? Вы получаете от коллеги или подрядчика DWG-файл, открываете его и видите вот такую картину: текст в таблицах и выносках превратился в хаотичные символы, которые вылезают за все границы и безнадёжно портят внешний вид чертежа.

Проблема:

AutoCAD автоматически заменяет отсутствующие в системе шрифты на шрифт по умолчанию — simplex.shx. И это не самое удачное решение. Simplex — слишком широкий шрифт. Он всегда «расползается», выходит за границы таблиц и выносок.

Решение:

В AutoCAD можно заменить этот шрифт автозамены на любой другой, более подходящий. Всё решается одной командой.

Пошаговый процесс:

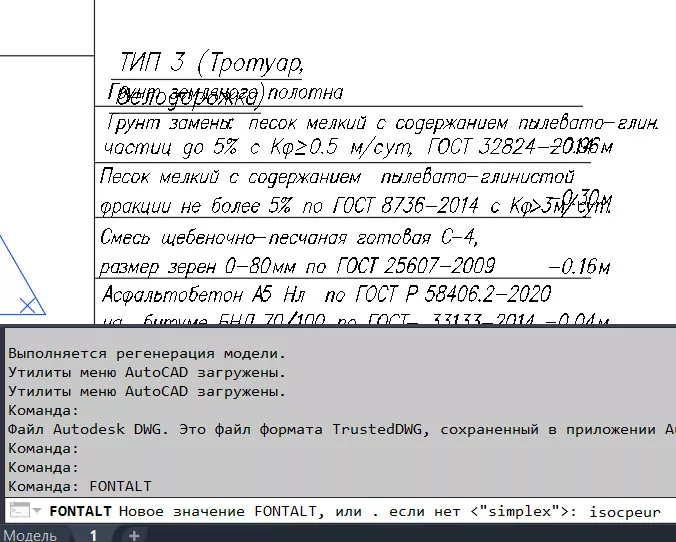

1. Введите в командной строке FONTALT и подтвердите команду

2. Система запросит новое значение. Введите название шрифта, который вы хотите использовать для автозамены
3. Распространённый в нашей среде вариант — isocpeur. Это узкий шрифт, стандартный для многих чертежей, который отлично вписывается в отведённое пространство
4. Нажмите Enter. Настройка применена

Результат:

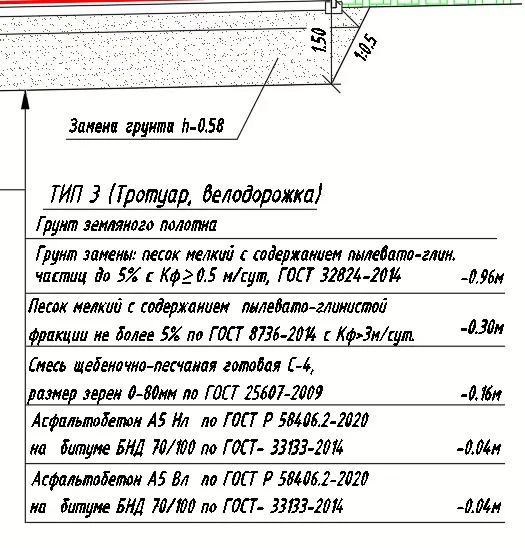

Теперь при каждом открытии файла с отсутствующими шрифтами AutoCAD будет подставлять аккуратный isocpeur (или тот, который вы указали) вместо неудобного simplex. Проблема «расползающихся» надписей исчезнет.

Важное замечание:

Замена переменной FONTALT — настройка именно вашего компьютера. Переданные далее в работу чертежи людям, которые не читают наш блог, также будут «расползаться», если у них не предустановлены нужные шрифты.

Фишка № 3. Два способа массовой обрезки по контуру: Maptrim vs Extrim

Пользователи AutoCAD и его отраслевых решений часто сталкиваются с рутинной задачей: необходимо «подрезать» множество разнородных объектов (линии, полилинии, штриховки, блоки) по сложному контуру. Ручная обрезка с помощью стандартной команды _trim в таких случаях превращается в многочасовой кошмар.

Познакомимся с двумя мощными пакетными командами, которые автоматизируют этот процесс.

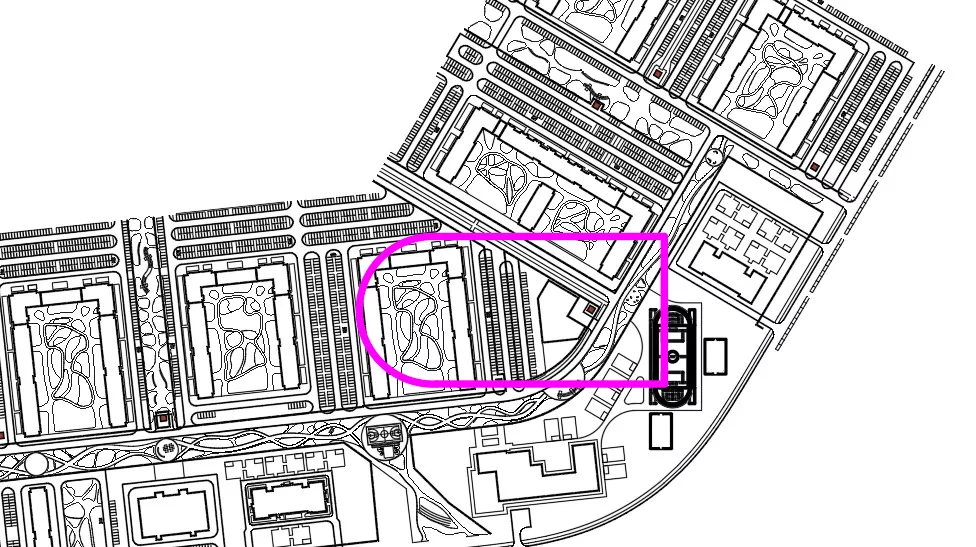

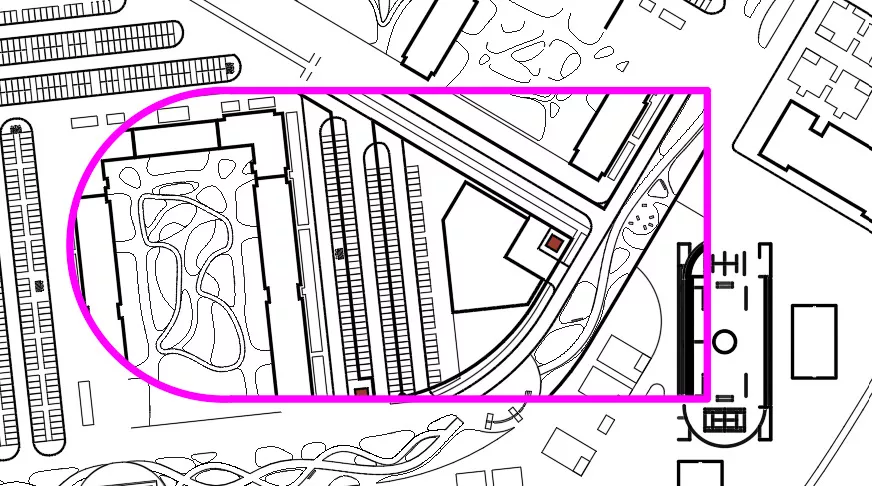

Типичная ситуация: у вас есть план с сеткой коммуникаций, осей, подписей, и вам нужно вырезать фрагмент по произвольной границе (например, границе участка).

Способ 1: Команда _Maptrim (доступна в Civil 3D и Map 3D)

Этот инструмент — настоящий «тяжеловес» для работы со сложными данными, включая объекты GIS.

Шаги:

1. Введите команду _Maptrim

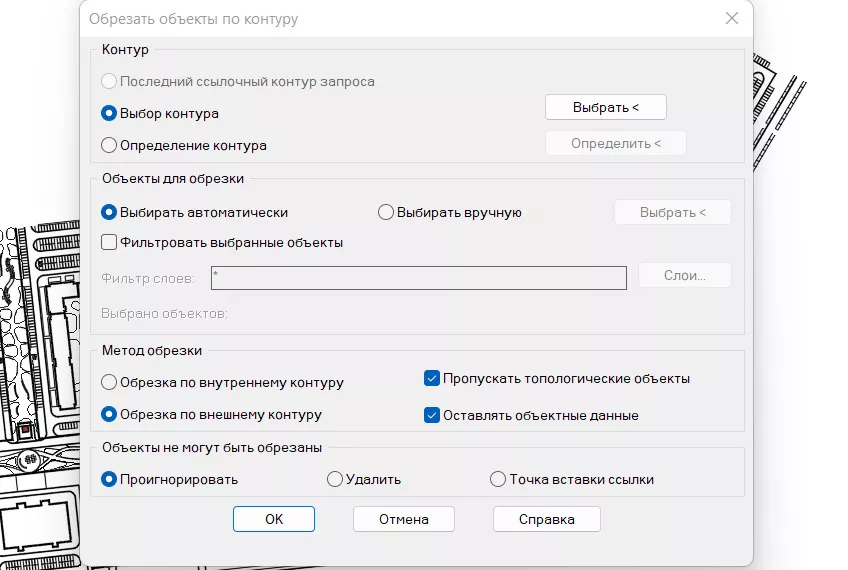

2. Появится диалоговое окно — ключевой инструмент команды. Настройте параметры обрезки

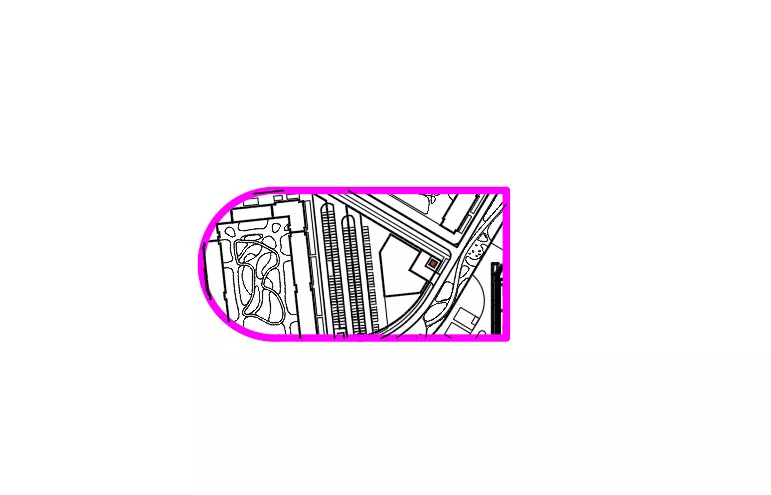

3. Команда позволяет указать направление обрезки, выполнить фильтры объектов, принять решение по «сложным» объектам

Способ 2: Команда _Extrim (доступна при установке Express Tools)

Это классический, быстрый и очень популярный инструмент, который есть почти у каждого пользователя AutoCAD.

Шаги:

1. Введите команду _Extrim
2. Укажите одну линию, дугу, круг или полилинию, которая будет выступать в качестве режущей границы

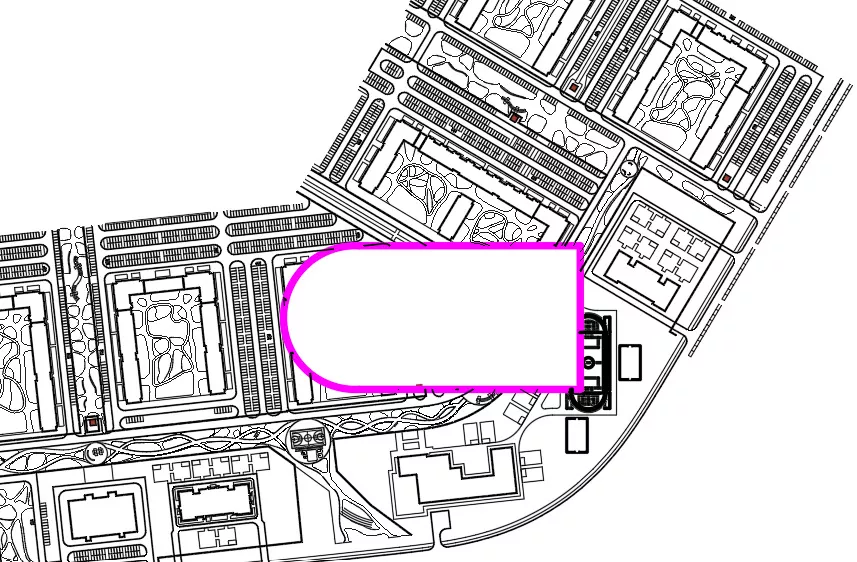

3. Щёлкните курсором в ту сторону, которую вы хотите оставить. Все объекты, пересекающие режущую кромку и находящиеся с противоположной стороны, будут удалены
4. Команда мгновенно обрезает все видимые объекты на чертеже

Сравнение и ключевые выводы:

Какую команду выбрать?

• Если у вас Civil 3D/Map 3D и нужна аккуратная, выборочная обрезка — ваш выбор _Maptrim
• Если у вас базовый AutoCAD с Express Tools и нужно быстро «отсечь» всё лишнее — незаменим _Extrim

Продолжение следует.

Мы разобрали уже 10 лайфхаков, которые вы можете использовать при работе с AutoCAD. Ознакомиться с ними можно в первом и втором выпуске.
