Полезные приемы из ПО для инженера. Часть 2: навигация, слои и выделение в AutoCAD

Так получилось, что последний год мы с командой редакторов и вашими комментариями систематически фиксировали в телеграм-канале PRO ТИМ полезные приемы из разного ПО, которые позволяют инженеру эффективно решать рутинные задачи.

В первой части мы собрали пять фишек. В этой — продолжаем. Сегодняшний выпуск посвящён навигации, управлению слоями и быстрому выделению объектов в AutoCAD. Эти приемы помогут вам реже кликать мышью, быстрее перемещаться по чертежу и не терять время на поиск нужного слоя.

Если материал вам будет полезен — ставьте лайк и пишите в комментариях, какие инструменты регулярно используете вы. Особенно отметим, будут очень интересны приемы из российского ПО!

Фишка №1. «Предыдущий слой» (_LayerP) — кнопка, которая сэкономит вам часы

Знакомая ситуация: вы десятки раз переключаете слои, чтобы нанести разные элементы — оси, стены, размеры, текст... А потом нужно вернуться к одному из предыдущих. Листаете выпадающий список, пытаясь его вспомнить.

Стоп! В AutoCAD есть волшебная, но часто незаметная кнопка, которая решает эту проблему раз и навсегда — «Предыдущий Слой» (_LayerP).

Где она находится?

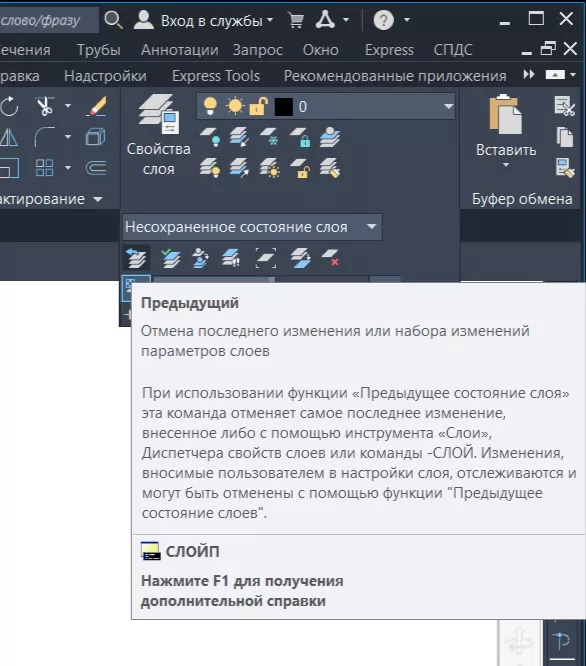

На ленте: вкладка «Главная» → панель «Слой» → кнопка с зеленоватой стрелкой, направленной влево.

В чём суперсила этого инструмента?

Он запоминает историю ваших переключений слоёв! Просто нажмите на него, и AutoCAD мгновенно вернётся к тому слою, который вы использовали до текущего. Нажали ещё раз — вернётесь на шаг дальше назад. Это как «Отменить» (Ctrl+Z), но только для настроек слоя.

• Скорость — мгновенное переключение вместо ручного поиска в длинном списке
• Точность — вы не ошибётесь с выбором слоя, система сама «помнит» за вас
• Эффективность — снижает количество кликов и умственную нагрузку, особенно в интенсивной работе

Попробуйте прямо сейчас. Обязательно воспользуйтесь этой фишкой в своём следующем проекте, и вы удивитесь, насколько она удобна.

Фишка №2. Быстрое выделение: Fence, WP, CP, Last, Previous

Каждый день, работая в AutoCAD, мы тысячи раз выделяем объекты: чтобы переместить, скопировать, изменить свойство или удалить. Чаще всего используем стандартную рамку слева направо (Window) или справа налево (Crossing). Но есть и более мощные опции выбора, которые вызываются через командную строку. О них не знают даже многие опытные пользователи.

Для полноты картины напомним основные способы:

• Рамка слева направо (Window) — выделяются только те объекты, которые полностью находятся внутри синей прямоугольной области
• Рамка справа налево (Crossing) — выделяются все объекты, которые полностью или частично попадают в зелёную область. Это ваш главный инструмент для быстрого «захвата» группы
• Лассо (Lasso) — аналог рамки, но произвольной формы. Работает в двух режимах: от левой кнопки мыши — аналог Window, от правой — аналог Crossing

А теперь — более мощные инструменты.

1. Линия разреза: FENCE (_F)

Что делает: позволяет нарисовать ломаную линию. Выделяются все объекты, которые эту линию пересекают.

Когда использовать: идеально для выделения цепочки объектов, расположенных неупорядоченно, но вдоль одной линии. Например, чтобы выбрать несколько участков коммуникаций.

Как использовать: после выбора основной команды введите _F, нажмите Enter и последовательно укажите точки для построения секущей линии.

2. Произвольный контур: WINDOW POLYGON (_WP)

Что делает: позволяет обвести объекты многоугольником произвольной формы. Выделяются только объекты, полностью находящиеся внутри этого полигона.

Когда использовать: когда нужно выделить сложную группу объектов, которую прямоугольной рамкой не охватить.

Как использовать: введите _WP, нажмите Enter и постройте многоугольник вокруг нужных объектов.

3. Аналогичный инструмент: CROSSING POLYGON (_CP)

Что делает: аналог _WP, но выделяет все объекты, которые полностью или частично попали в полигон. Действует как рамка справа налево, но произвольной формы.

Как использовать: введите _CP, нажмите Enter и постройте многоугольник.

4. Быстрый доступ к последним объектам: LAST (_L) и PREVIOUS (_P)

• LAST (_L) — мгновенно выделяет последний созданный в текущем сеансе работы объект. Незаменимо, когда вы только что что-то нарисовали и сразу хотите это переместить или изменить
• PREVIOUS (_P) — автоматически повторяет ваш предыдущий набор выделения. Вы выполнили операцию с группой объектов (например, изменили слой) и хотите применить к этой же группе другую операцию (например, изменить цвет) — просто введите _P

5. «Выделить всё»: ALL (_ALL)

Что делает: выделяет все объекты на чертеже, включая те, что на заблокированных или выключенных слоях.

Важный нюанс: команда не выделяет объекты на замороженных (Frozen) слоях. Будьте внимательны.

Фишка №3. Шаговое перемещение с помощью клавиатуры (Ctrl + стрелки)

В AutoCAD есть малоизвестная функция «шагового» перемещения с помощью «горячих» клавиш. Она позволяет быстро пододвинуть текст, выноску, блок или просто немного сдвинуть выделенные объекты без мыши.

Как это работает (режим 1 — пиксельное смещение):

1. Выделите один или несколько объектов, которые нужно переместить
2. Зажмите клавишу Ctrl и нажимайте стрелки Влево, Вправо, Вверх, Вниз
3. Объекты будут смещаться на 2 пикселя экрана при каждом нажатии. Это удобно для тонкой подстройки прямо в процессе работы

Как это работает (режим 2 — точное смещение на заданное расстояние):

1. Включите режим привязки (Snap) — кнопка на панели состояния или клавиша F9

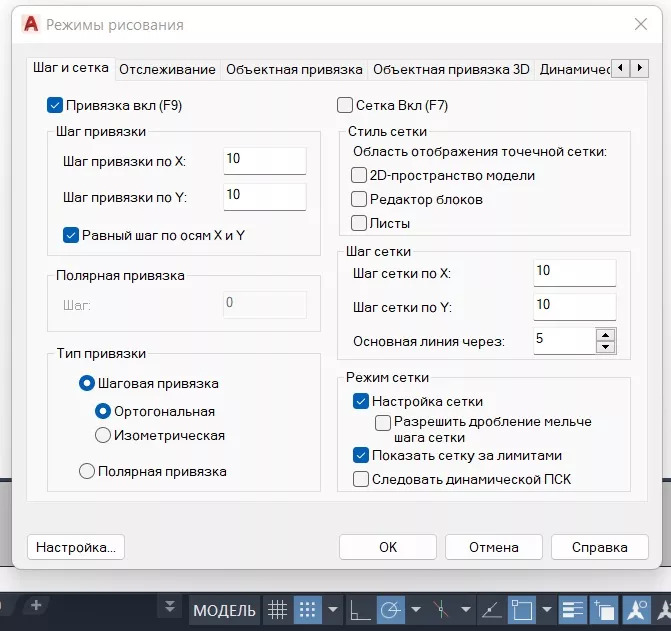

2. Настройте шаг привязки: щёлкните правой кнопкой мыши по кнопке «SNAP» на панели состояния и выберите «Настройка...». В диалоговом окне «Режимы рисования» задайте нужное значение в поле «Шаг привязки» (например, 100 мм)

1. Теперь выделите объекты, снова зажмите Ctrl и используйте стрелки
2. Объекты будут смещаться ровно на заданный вами шаг (на 100 мм) с каждым нажатием

Это невероятно точно и быстро. Обратите внимание, что перемещение происходит вместе с перекрестием курсора.

Фишка №4. Мгновенная проверка параллельности отрезков

В процессе работы часто нужно убедиться, что два отрезка или полилинии строго параллельны. Делать это на глаз ненадёжно, а строить вспомогательные линии — долго.

Мы воспользуемся тем, что некоторые команды, например «Фаска» (CHAMFER) и «Угловой размер» (DIMANGULAR), не могут работать с параллельными линиями.

Пошагово:

1. Запустите команду FILLET (Фаска) или DIMANGULAR (Угловой размер)
2. Последовательно выберите первый и второй отрезок

Что произойдёт:

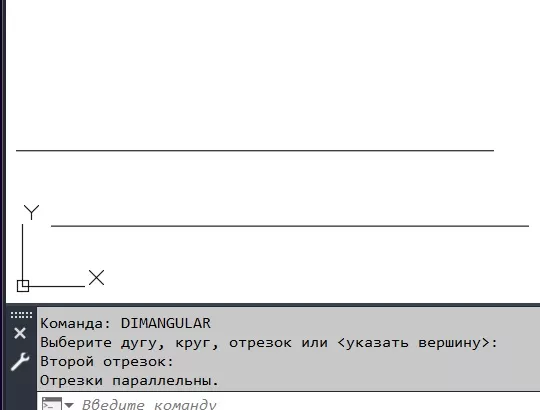

• Если отрезки параллельны — AutoCAD выдаст сообщение в командной строке: «Линии параллельны». Задача выполнена
• Если отрезки не параллельны — построится фаска или угловой размер, который наглядно покажет угол между ними

Просто, быстро, без лишних построений.

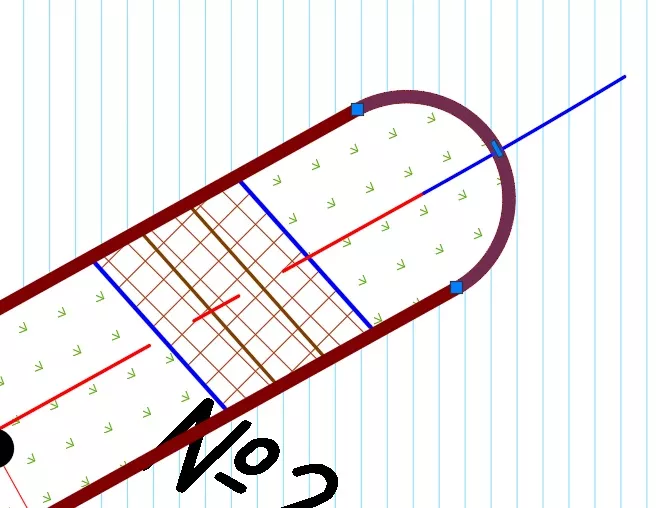

Фишка №5. Автоматическое сопряжение параллельных отрезков (Fillet)

Идеально и быстро соединить два параллельных отрезка дугой, касательной к ним обоим (так называемый «круговой сегмент»). Это часто требуется в машиностроении, архитектуре, дорожном проектировании и генплане.

Проблема, которую решает фишка: даже опытные коллеги часто сначала вписывают окружность между линиями, потом подрезают её, потом объединяют... Это долго.

Решение: команда FILLET (Сопряжение) по умолчанию строит дугу, касательную к двум объектам. Если объекты параллельны, то единственно возможным касательным сопряжением между ними будет дуга, радиус которой равен половине расстояния между отрезками.

Пошагово:

1. Убедитесь, что два отрезка параллельны
2. Запустите команду FILLET (Сопряжение)
3. Последовательно щёлкните на первом и втором отрезке в том месте, где вы хотите построить дугу

Важные нюансы:
AutoCAD проигнорирует любое предустановленное значение радиуса сопряжения и автоматически построит дугу с радиусом, равным половине расстояния между выбранными отрезками.

Примечание: команда не работает с полилиниями, только с отрезками. Если вы знаете, как быстро соединять параллельные полилинии дугой, — напишите нам в комментариях.

Продолжение следует.
