Проблемы поиска коллизий: как их решить с помощью BIM

Проактивный подход выявлению и устранению коллизий на ранних стадиях процесса проектирования с помощью BIM позволяет сэкономить время, деньги и избежать несчастных случаев на объекте. Однако эффективное внедрение стратегии по обнаружению коллизий сопряжено с определенными трудностями.

Специалисты в области строительства часто сталкиваются с препятствиями, связанными с управлением данными и их совместимостью, а также испытывают проблемы в сотрудничестве с другими участниками проекта. Чтобы максимально использовать преимущества BIM для успешной реализации проекта, важно понимать суть этих вопросов и внедрять инструменты и практики для их устранения. В этой статье мы изучим возможные решения, которые помогут преодолеть проблемы с обнаружением коллизий в BIM‑моделях.

Как BIM помогает при поиске коллизий?

Возможности технологий информационного моделирования по обнаружению пересечений 3D‑элементов значительно помогают проектировщикам в их рутинной работе, позволяя выявлять проблемы ещё до того, как они станут дорогостоящими переделками.

Специализированные инструменты в BIM‑программах автоматизируют этот процесс. Они анализируют трёхмерную модель и выявляют области, в которых элементы сталкиваются друг с другом или нарушают требования проекта по допуску. Результаты поиска часто представляются наглядно, указывая точное место и тип каждого столкновения, что облегчает командам оценку и разработку новых решений.

Это приводит к повышению эффективности результатов и улучшению итоговой прибыли. Кроме того, возможности по трёхмерной визуализации BIM‑технологий улучшают понимание проекта и оптимизируют рабочие процессы, принося пользу всем. Совместная работа архитекторов, инженеров и подрядчиков становится более слаженной, что приводит к лучшим показателям.

Типичные проблемы при поиске коллизий

Несмотря на то, что BIM‑технологии значительно помогают в этом деле, специалисты в области строительства часто сталкиваются с рядом проблем, которые могут препятствовать эффективному поиску пересечений. Так, к числу распространенных трудностей относятся:

1. Ложные результаты

Бывает так, что программа отмечает коллизии, которые не представляют реальные проблемы в строительном процессе. Например, труба, проходящая через стену, может быть отмечена как нестыковка, но в действительности она будет установлена до возведения стены. С другой стороны, могут быть и ложноотрицательные результаты — потенциальные столкновения, которые программа не смогла обнаружить из-за ограничений по функционалу или ошибок моделирования.

2. Сложные случаи

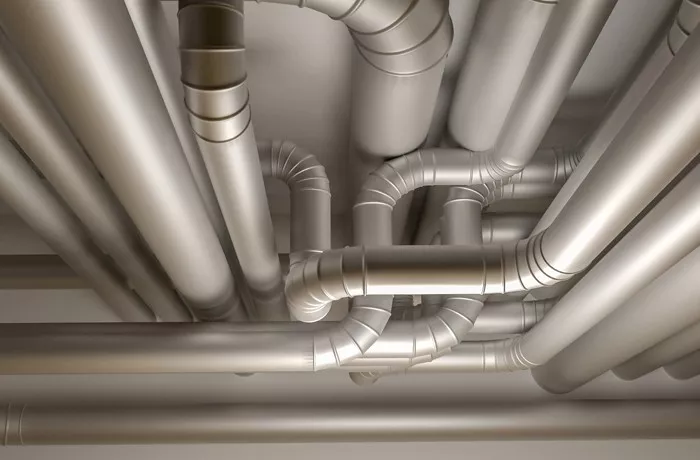

Это трудноразрешимые коллизии, которые включают в себя несколько элементов. Например, воздуховод системы отопления, вентиляции и кондиционирования воздуха может проходить через конструктивную балку и электропровод. Устранение таких конфликтов требует особого внимания и может занять много времени.

3. Низкий уровень детализации

Уровень детализации (LOD) в BIM‑модели относится к количеству и точности информации. Если LOD слишком низкий, реальные элементы здания будут отображаться неточно, что приведёт к недочётам при обнаружении коллизий.

4. Сбои в проектировании

Могут возникнуть, если размеры или спецификации конкретного элемента определены нечётко. Это может привести к неопределенности при поиске пересечений.

5. Работа в 2D‑формате

Хотя BIM по своей сути является 3D‑процессом, некоторые специалисты всё ещё работают в 2D в силу привычки или недостаточной подготовки. Из-за этого и появляются проблемы, поскольку 2D‑чертежи не обеспечивают пространственный контекст, необходимый для точного обнаружения столкновений.

Простые и эффективные методы поиска коллизий

Сначала нужно настроить среду проекта в программном обеспечении. Это включает в себя определение единиц, уровней и точек обзора. Следующий шаг заключается в применении инструмента обнаружения коллизий для выявления потенциальных столкновений между различными системами и компонентами.

После проверки выявленные столкновения анализируются, чтобы определить их причину и влияние на модель. Эта информация передается соответствующим специалистам для определения лучших решений: изменения в конструкции, перекладку инженерных сетей и пр.

BIM‑инструменты могут определять как жёсткие (физические наложения), так и мягкие коллизии (нарушения зазоров), а также нарушения, связанные с графиком работ. Поэтому на протяжении всего жизненного цикла BIM‑проекта очень важно регулярно обновлять 3D‑модель. Это гарантирует, что анализ на коллизии будет проводиться повторно, чтобы предотвратить повторное возникновение проблем. А дополнительная финальная проверка перед началом строительства станет гарантом решения всех возможных вопросов.

Наряду с выбором технических средств также важно определить четкие роли тех, кто выполняет проверку столкновений, анализирует результаты и сообщает о них стейкхолдерам. Непонимание и споры могут сорвать даже самый хорошо спланированный проект. Помните, что даже при наличии наилучших программ стратегия по обнаружению коллизий может развалиться, если команда не будет работать слаженно.

Заключение

Эффективная стратегия по обнаружению коллизий в BIM — важнейший компонент успешных строительных проектов. Обнаружение столкновений в сложных BIM‑моделях может показаться крайне сложной задачей: несогласованные данные, нарушения связей и неэффективные методы работы могут сорвать даже самые грандиозные планы. Но не позволяйте этим препятствиям ставить под угрозу график, бюджет или безопасность на объекте.

Поняв типичные проблемы этого процесса, ваша команда сможет полностью раскрыть потенциал BIM‑инструментов в этой области, минимизировать дорогостоящие переделки и задержки, а также достичь более эффективных результатов.
