10 декабря был проведен вебинар по новому плагину для программы Autodesk Revit G‑SMART Electro. Были продемонстрированы основные возможности программы, описаны общая концепция и планы развития на будущее.

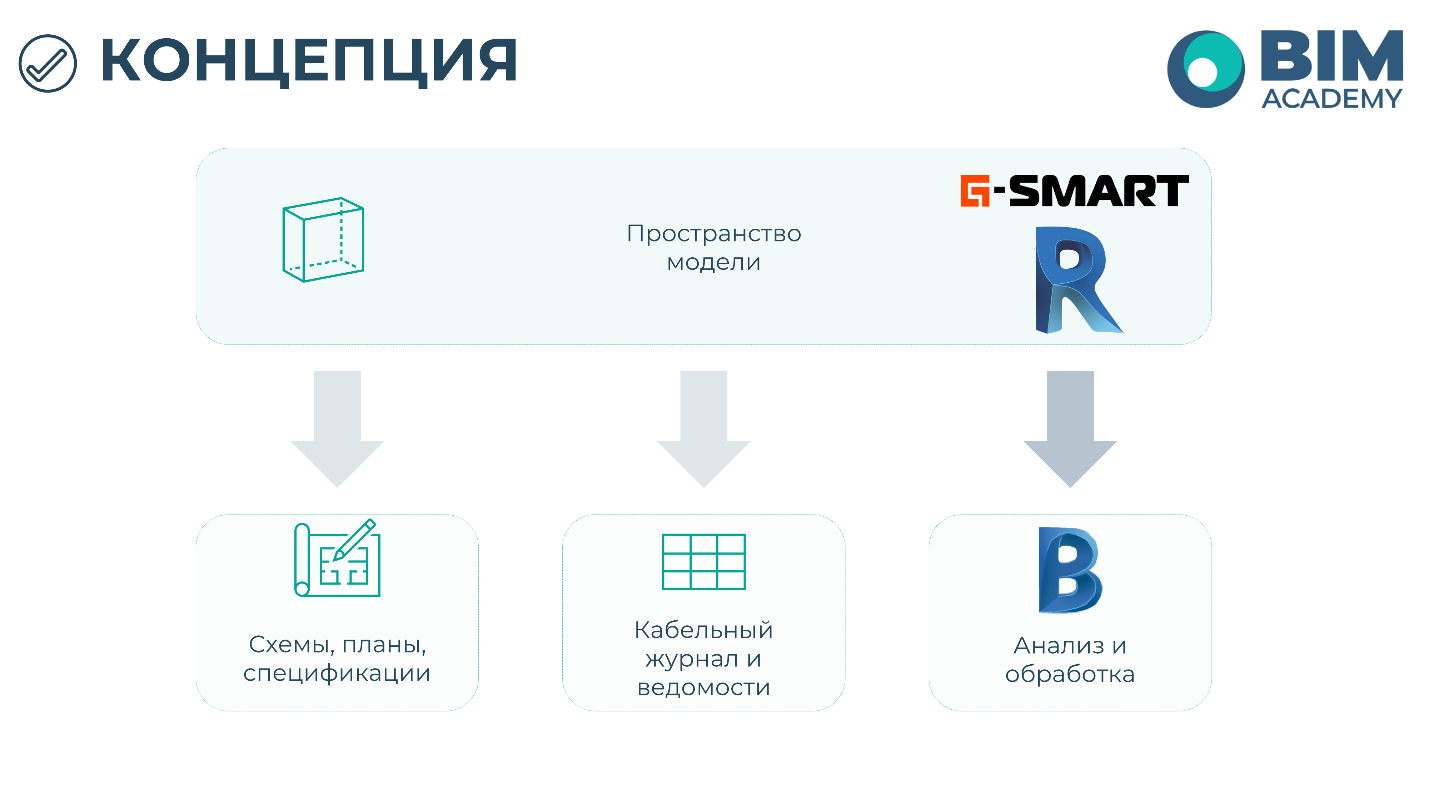

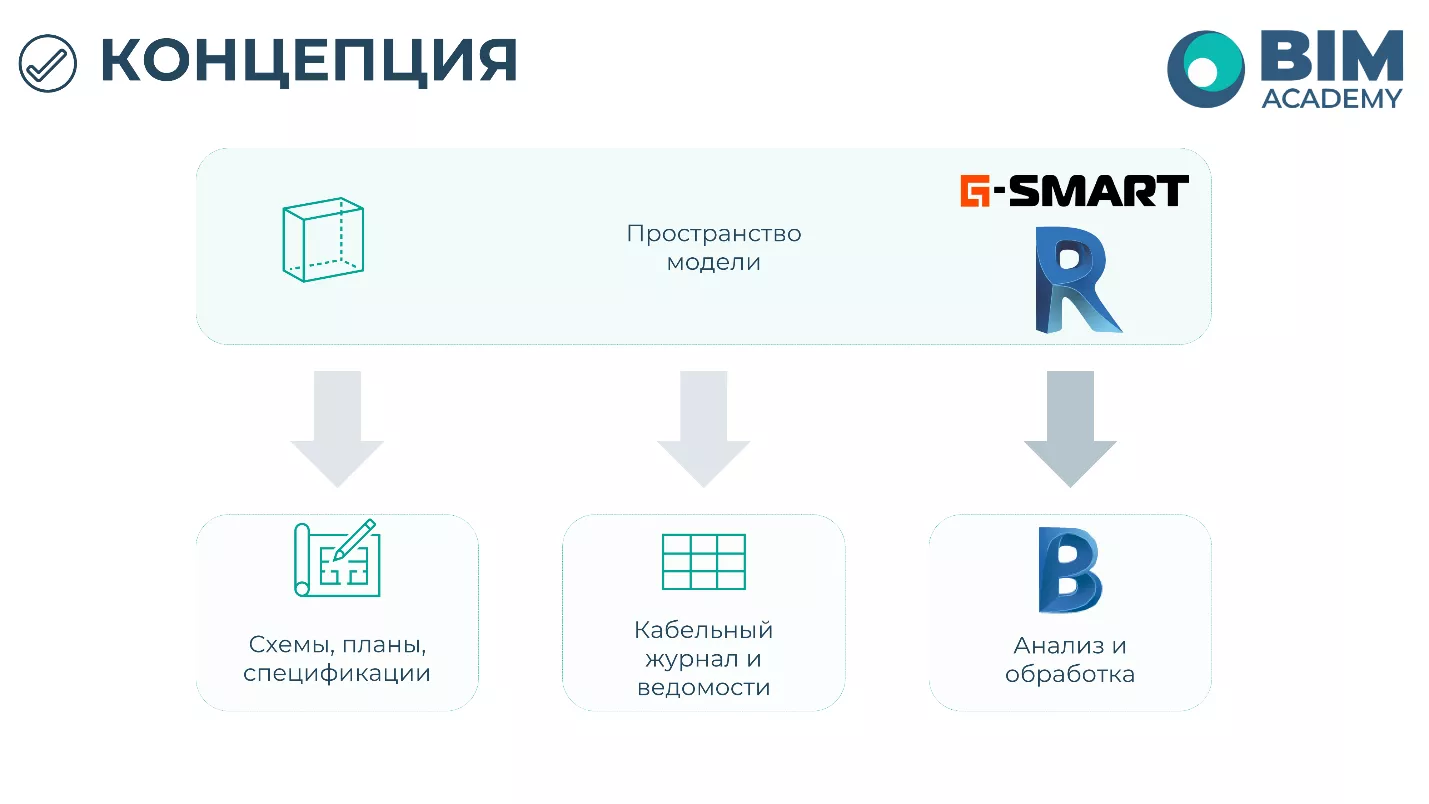

Основная концепция плагина строится на следующем принципе — пространство BIM‑модели является первоисточником информации и подлежит подсчету стандартными средствами Autodesk Revit, а также визуальной аналитике принятых инженерных решений, а утвержденные нормативными документами формы представления данных: принципиальные схемы, однолинейные схемы, кабельный журнал и т.п., являются сгенерированными срезками информации с модели в конкретный момент времени. Благодаря такому механизму существует возможность сохранять историю и версионность данных по мере развития проекта.


В вебинаре было продемонстрировано 2 случая применения плагина G‑SMART Electro:

  • Для жилого многоэтажного здания с типовыми этажами
  • Для отдельной квартиры с различными электрическими потребителями

На конкретных примерах были продемонстрированы следующие функции плагина G‑SMART Electro:

  • Автоматическая генерация принципиальной схемы
  • Подбор сечений кабельных линий
  • Подбор номиналов защитных устройств
  • Расчет токов короткого замыкания
  • Генерация однолинейных схем
  • Моделирование кабельных линий в пространстве модели
  • Анализ заполняемости кабельных лотков

Полную версию вебинара с демонстрацией основных возможностей Вы можете посмотреть по ссылке.
