G-SMART Electro
Разработчик
Академия BIM

Основная проблема, с которой сталкиваются проектировщики электрических сетей и слаботочных систем при разработке своих проектов в BIM — это ограниченный функционал ПО Autodesk Revit для решения типичных задач разделов ЭОМ и СС.

Дело в том, что Revit позволяет расставлять оконечные устройства, но не предусматривает функционала для прокладки кабеля, а также не содержит средств автоматического формирования принципиальных схем и некоторых других специфичных, но нужных для подготовки разделов ЭОМ и СС функций. Из-за этого возникают неточности в подсчетах объемов материалов, часть расчетов, таблиц и схем приходится выполнять вручную в других программах. Правильность расчета необходимого количества кабеля слишком трудоемко проверять по информационной модели. Все это противоречит одному из основных принципов BIM — прозрачности.

К тому же увеличивается риск возникновения ошибок при ручном внесении изменений и обновлении данных в разных частях проекта. В 2020 году команда Академии БИМ приступила к разработке первого прототипа плагина для инженеров‑электриков — G‑SMART Electro.


G‑SMART Electro — плагин под Autodesk Revit, основная миссия которого — помочь специалистам по проектированию электрических сетей выполнять проекты быстрее и качественнее.

image image

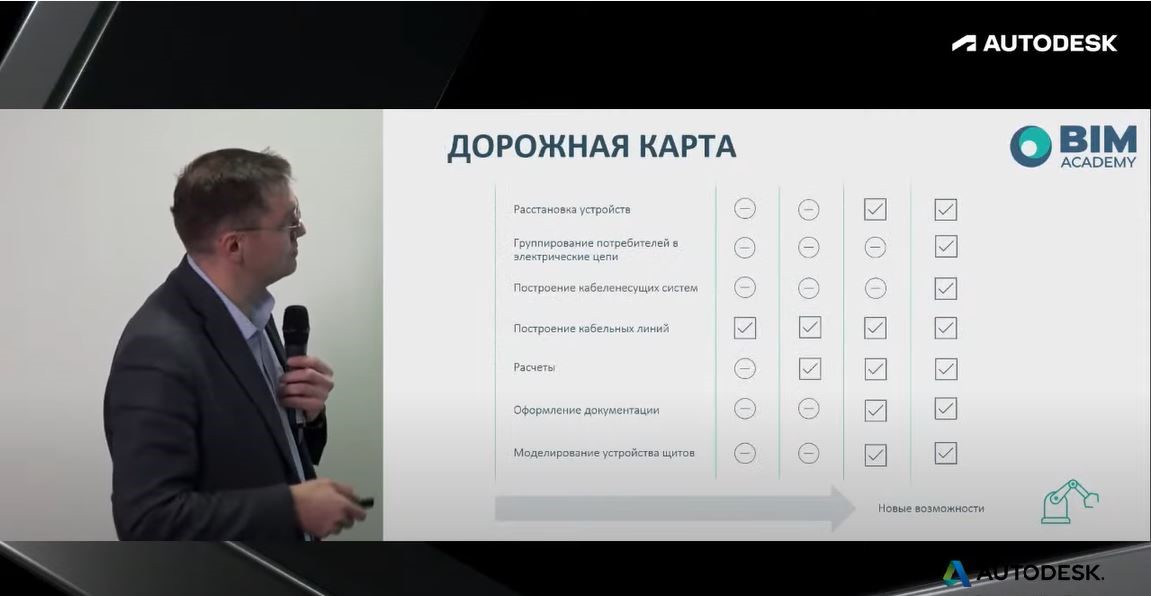

Команда специалистов постоянно исследует рынок, потребности конечного пользователя и особенности ПО, чтобы создать действительно нужный и удобный продукт. 25 октября на встрече Клуба БИМ‑Лидеров, Александр Осипов представил разработку Академии БИМ, предназначенную для инженеров-электриков.

G‑SMART Electro — это надстройка для программного обеспечения Autodesk Revit и инструмент для инженеров, позволяющий автоматически размещать защитные устройства внутри электрических щитов и создавать кабельные трассы в модели по настроенным электрическим цепям, благодаря чему в спецификацию попадают точные данные о длине кабеля и начинке щитов.

В плагине предусмотрена, как полностью автоматическая трассировка кабельных линий, так и полуавтоматическая, что позволяет прокладывать кабель даже в самых сложных условиях.

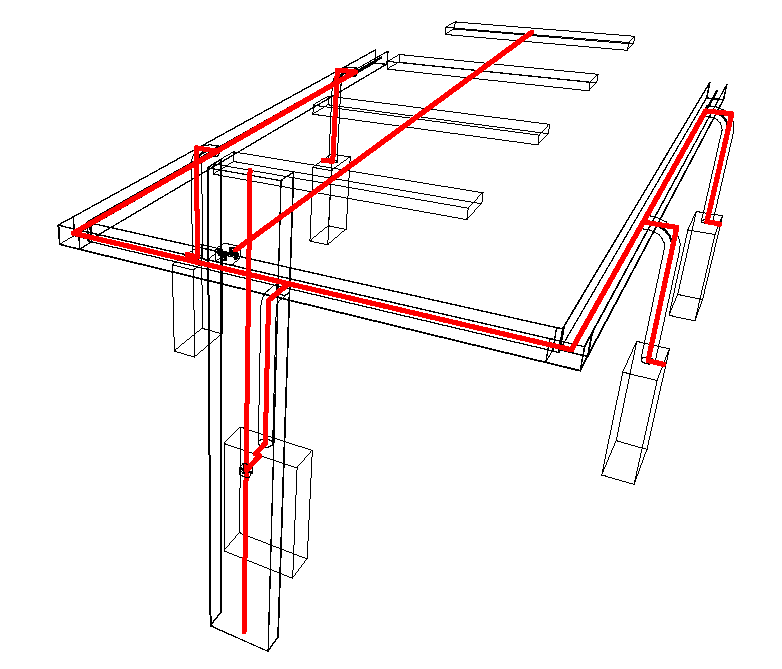

Плагин позволяет выполнять 3 типа подключений — это стандартное прямое, а также шлейфовое и групповое подключение, что на сегодняшний день не доступно в стандартном функционале Autodesk Revit. Кабельная продукция в плагине прокладывается по кабельным лоткам, коробам, гофра трубам, кроме того, функционал позволяет получить подробную информацию о заполняемости лотка — вид в разрезе, показывающий расположение, толщину и информацию о типах кабельных линий, проложенного в выбранном участке лотка, а также процент заполнения.

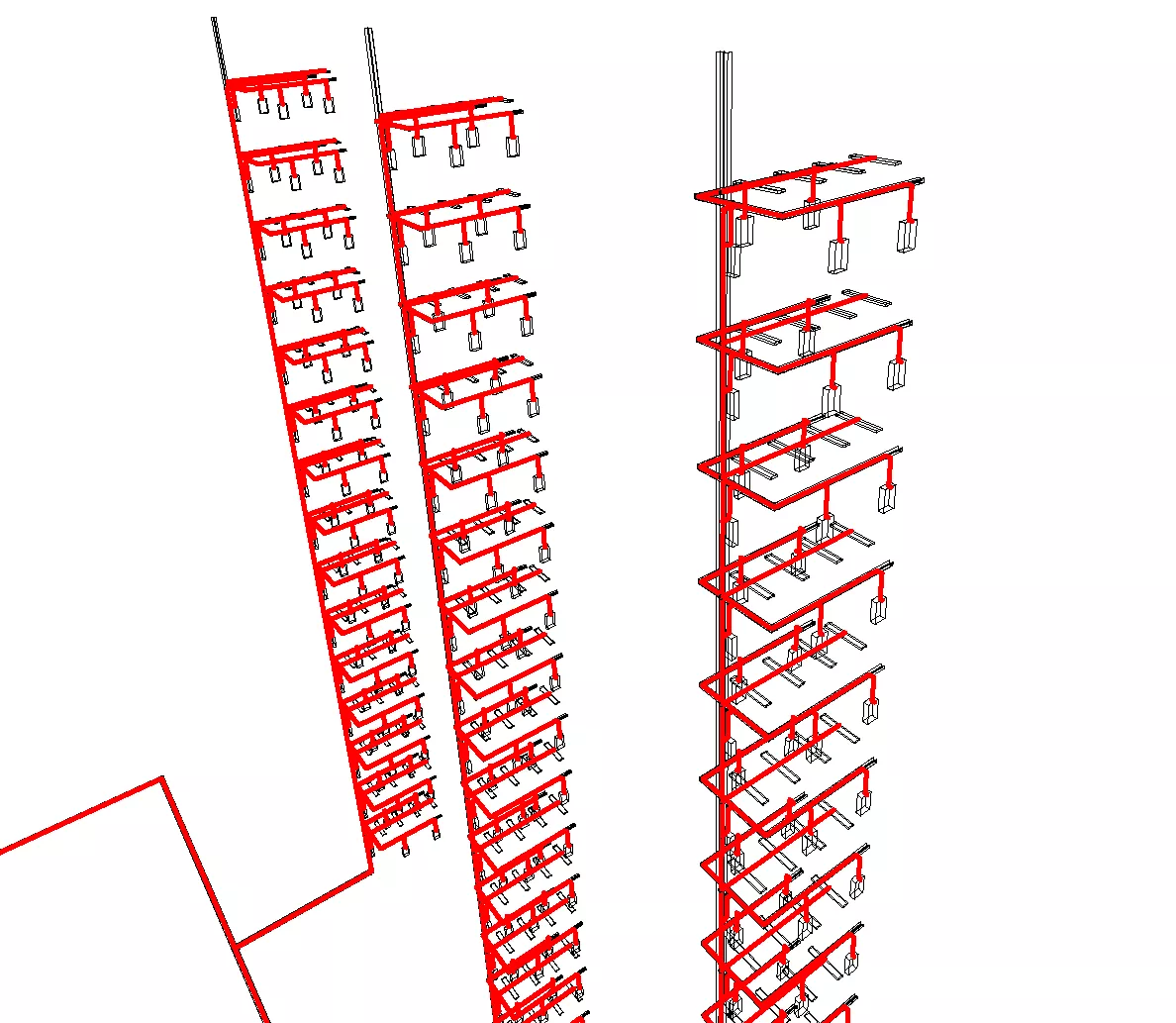

Для зданий, имеющих типовые этажи в плагин добавлена одноименная функция, позволяющая копировать не только электрооборудование и электроприборы, но и электрические цепи с кабельными линиями, что существенно уменьшает трудозатраты проектировщика.

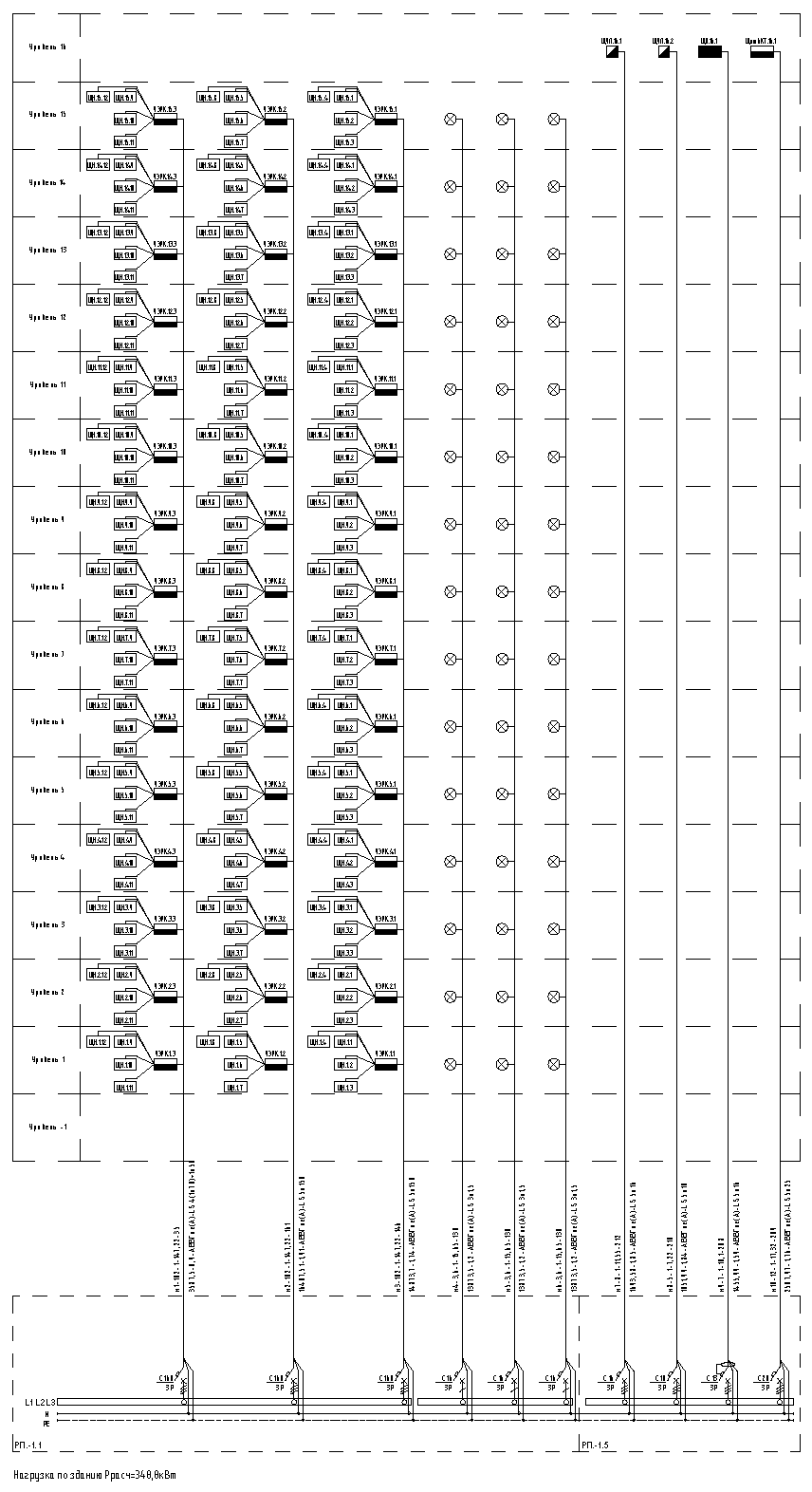

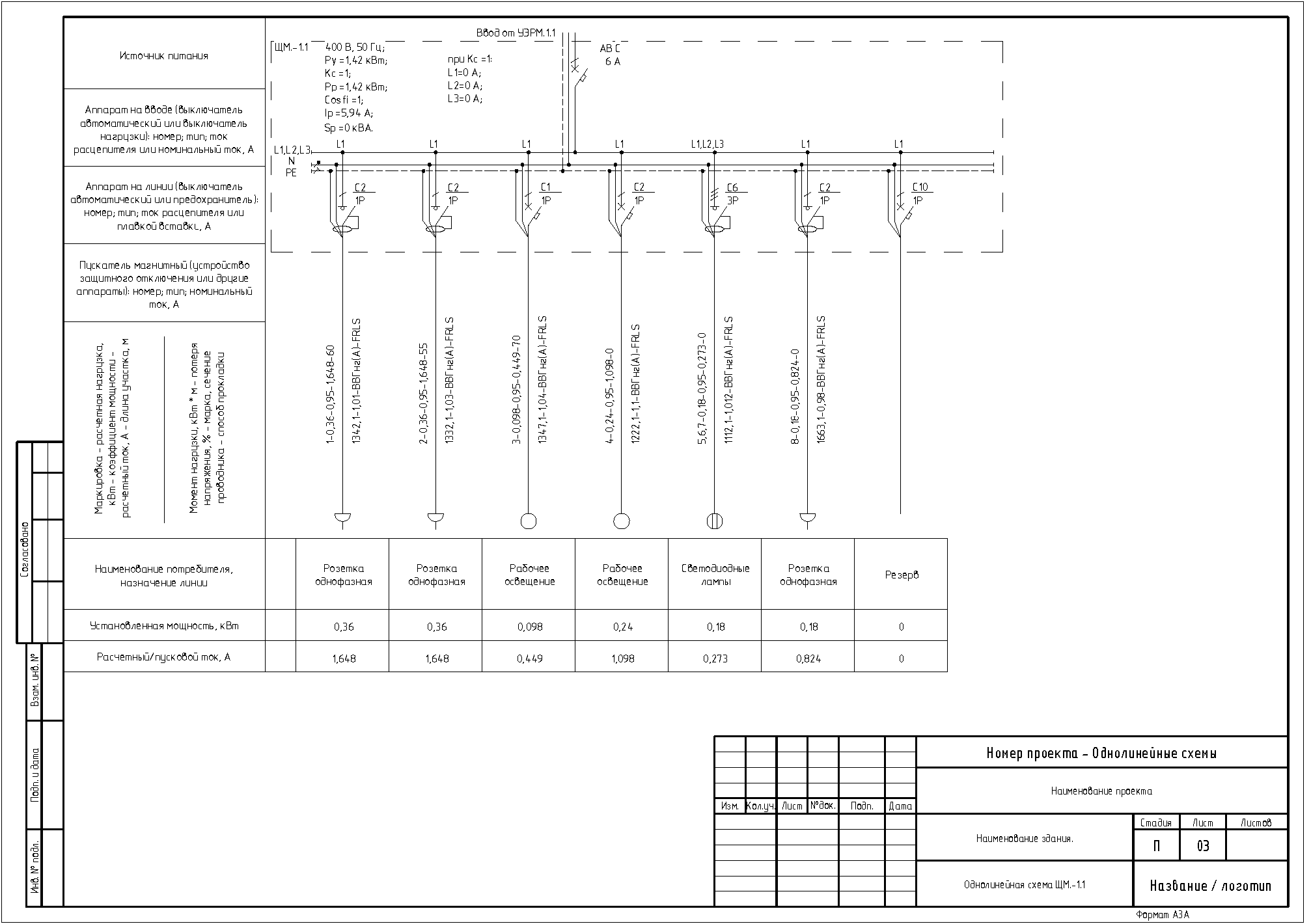

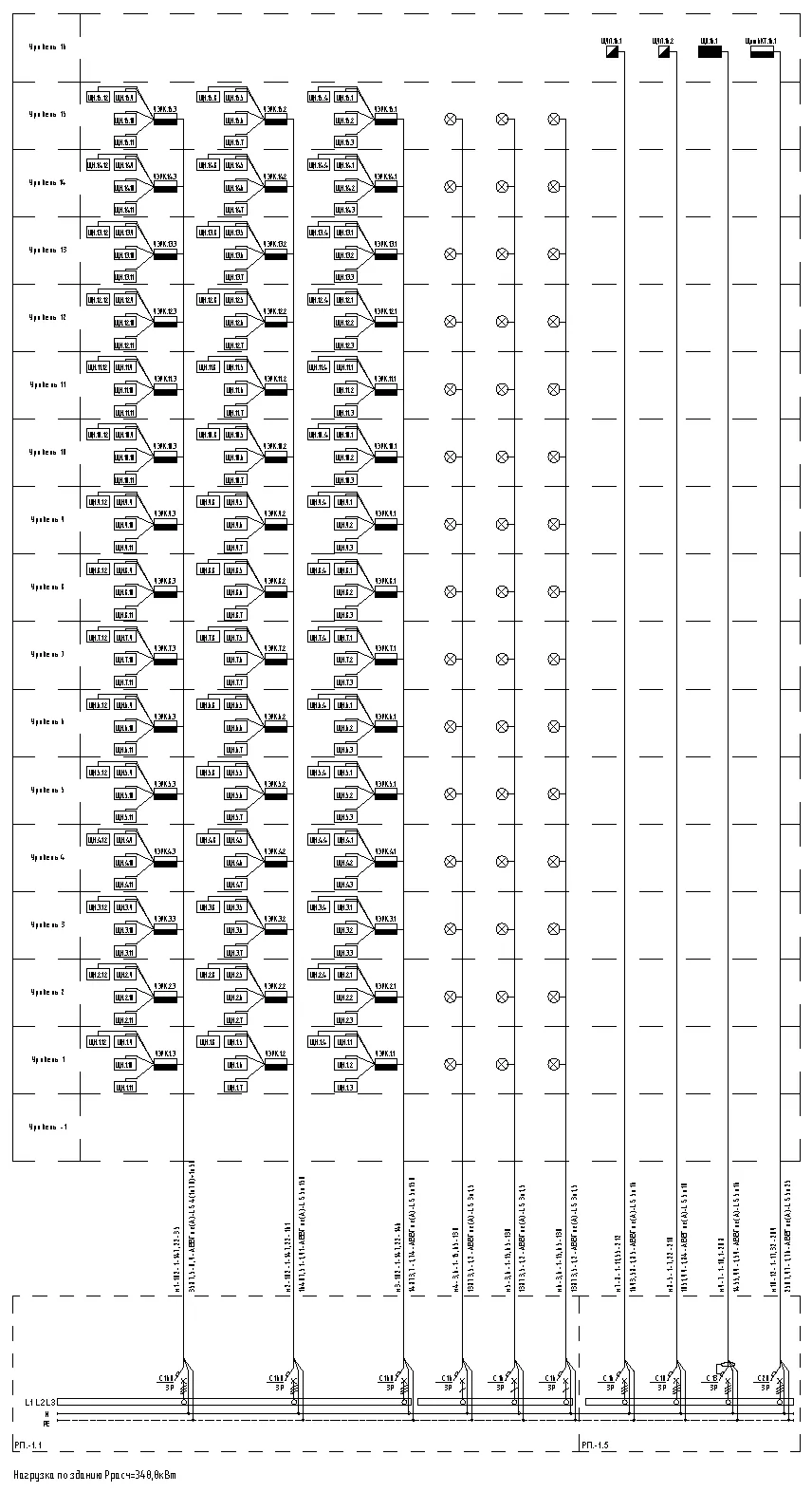

Плагин также предоставляет набор функций для расчета и оформления документации, а именно автоматическая генерация принципиальных и однолинейных схем — при этом, схемы имеют связь с моделью и любое изменение в модели будет также отображено в схемах.


При создании проекта с помощью плагина проектировщик может получить спецификацию стандартными средствами Autodesk Revit, в которой будет представлена информация по типам и длинам кабельных линий.


Предусмотрена возможность формирования кабельного журнала по данным модели в формат excel по установленному шаблону.

На данный момент G‑SMART Electro доступен для версий Revit 2019, 2020 — планируется обновление до более поздних версий.
