Проверка цифровых информационных моделей улиц в Топоматик 360

Введение

Файлы ЦИМ предоставляются в формате IFC. Причина использования именно этого формата:

1. Постановление Правительства РФ от 17.05.2024 № 614 «Об утверждении Правил формирования и ведения информационной модели объекта капитального строительства, состава сведений, документов и материалов, включаемых в информационную модель объекта капитального строительства и представляемых в форме электронных документов, и требований к форматам указанных электронных документов»

2. Требование задания на выполнение документации

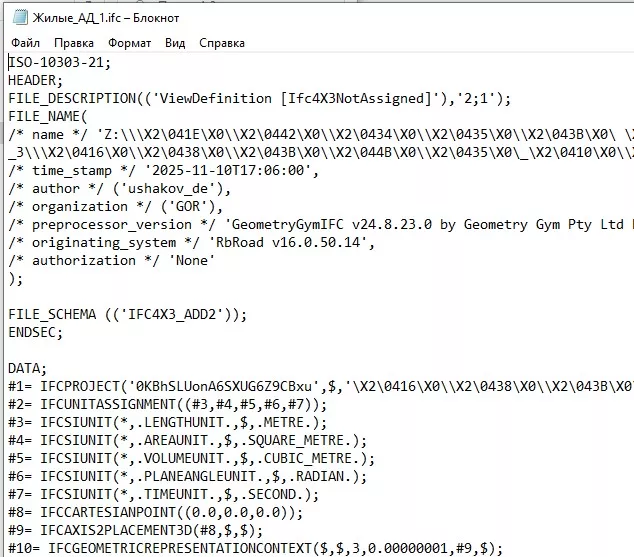

Графическая часть в электронном виде уже используется — чертежи в формате pdf. При этом не играет роли, какое программное обеспечение (далее — ПО) используется для открытия pdf-файла. Информация в открытых чертежах отображается одинаково. Для проверки требуется умение читать условные обозначения. Файлы формата IFC содержат информацию, которую ПО считывает и отображает (Рис. 1). При этом возможности по извлечению данных зависят от наличия инструментов в используемом ПО для проверки. В связи с этим хочется оценить новое ПО и понять, насколько оно подходит для работы с ЦИМ по объектам улиц.

Основная часть

Разработчиком «Топоматик 360» является Научно-производственная фирма «Топоматик», которая выпускает программное обеспечение для проектирования линейных объектов с созданием ЦИМ. Несмотря на это, «Топоматик 360» не является разработкой только для просмотра ЦИМ в проприетарном формате разработчика.

ПО, по крайней мере на ноябрь 2025, является бесплатным. В случае муниципального заказчика — это плюс. ПО для проверки ЦИМ не является приоритетным к закупке. Также это позволяет сразу всем сотрудникам, занятым проверкой документации, предоставить возможность рассмотрения ЦИМ.

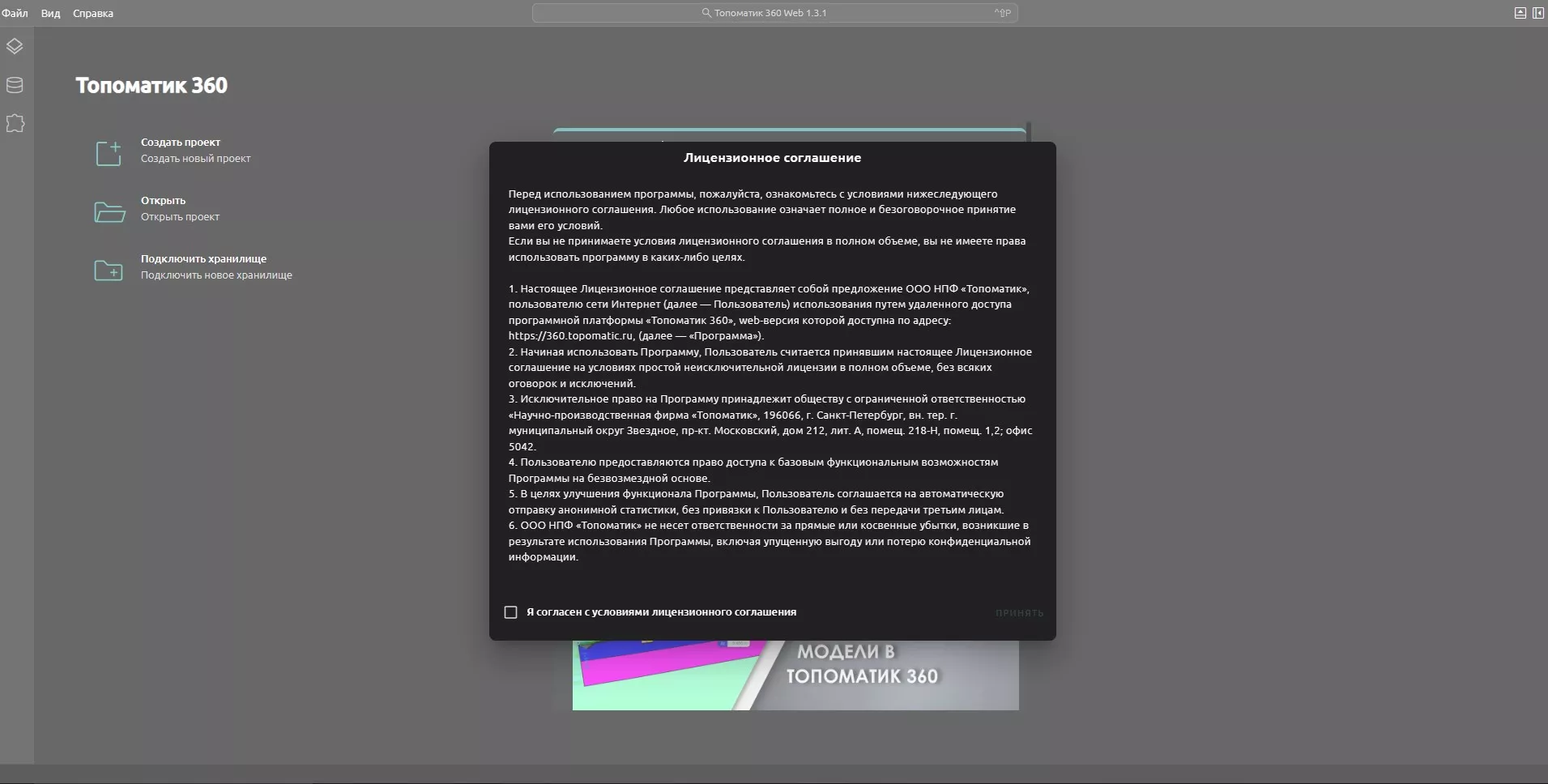

Имеется веб-версия, не требующая установки (Рис. 2). В своей работе чаще использую десктопную версию, которая есть под Windows и Linux. Веб-версию использую, когда нужно коллегам на их компьютере показать ЦИМ.

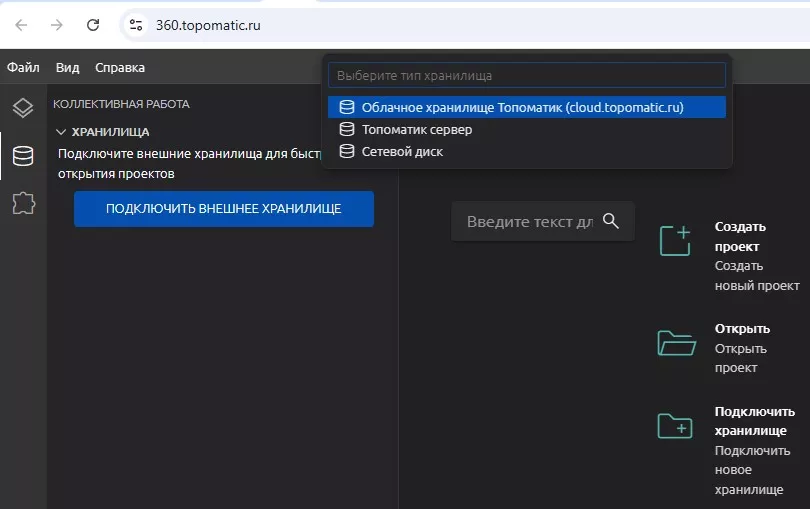

Открывать файлы можно, находя их расположения в папках или из подключенного хранилища. Есть три варианта хранилища, которое можно подключить (Рис. 3). Когда нужно бегло посмотреть IFC-файлы, подходит просто открытие файлов из папки расположения. Подключая хранилище «Сетевой диск», можно указать папку на сервере или локальном компьютере. Это позволит иметь быстрый доступ к хранящимся там файлам.

Протестировал работу через «Облачное хранилище». В повседневной работе пока применения не нашел, т.к. вся информация хранится на внутреннем сервере.

ПО позволяет открыть:

1. Несколько файлов в формате IFC версий 2×3, 4.0, 4.3 (Рис. 4) без ограничения по количеству

2. Файлы формата smdx (файлы сборки сводных моделей из Топоматик Робур)

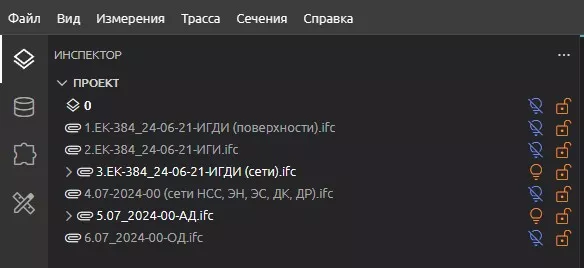

Файлы ЦИМ можно открывать локально, после закрытия сборка таких файлов не сохраняется, или сформировать проект, сборку файлов, можно открывать повторно в том же виде. Наличие сборок из IFC-файлов по конкретному объекту позволяет остальным сотрудникам при необходимости открывать сразу готовый объект улицы.

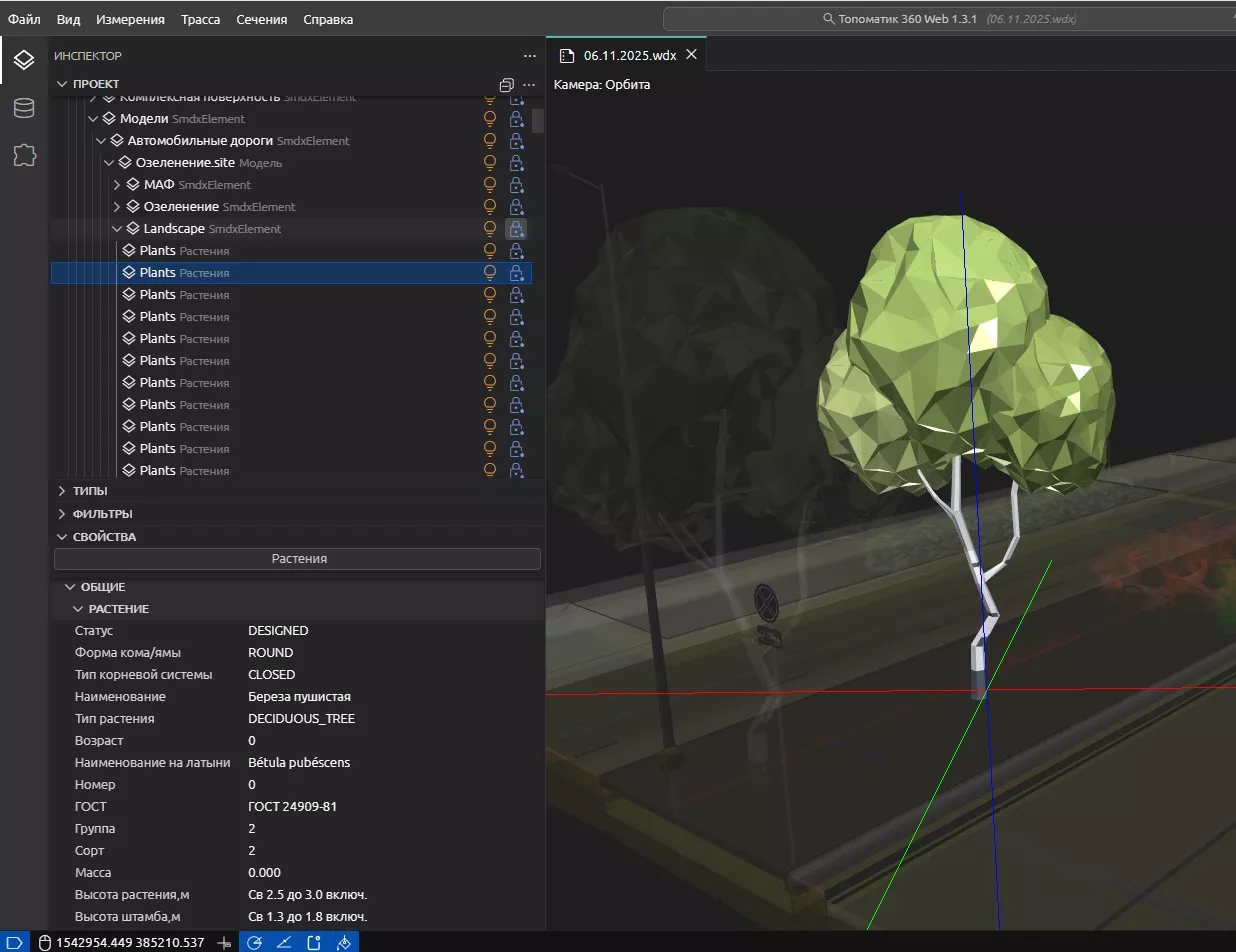

В программе достаточно функций, чтобы в первом приближении ознакомиться с ЦИМ (Рис. 5):

• Рассмотрение в целом
• Оценка размещения элементов
• Просмотр свойств элементов
• Рассмотрение дерева элементов

Отдельно стоит отметить возможность работы с осью улицы. Начиная с IFC версии 4.3, появилась возможность при формировании IFC по линейным объектам добавлять элемент ось. Проверял использование функций, связанных с осью, на файлах, полученных из Кредо и Робура. Чаще использовал следующие функции:

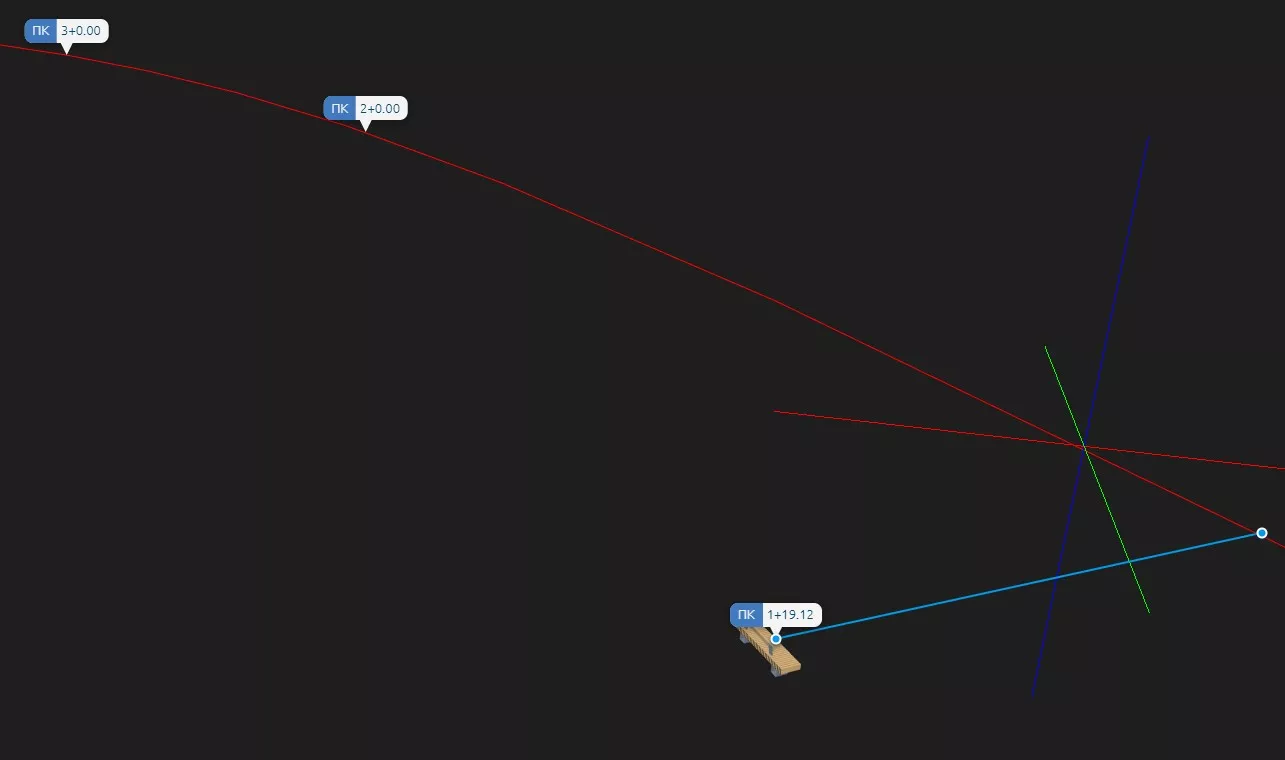

1. Подпись пикетов. Можно сделать подпись по оси. Это помогает ориентироваться по расположению элементов в целом. При этом можно посмотреть, на каком пикете находится отдельный элемент (Рис. 6)
2. Поперечные сечения. Сечения можно делать в любом произвольном месте по двум точкам. Но при наличии оси можно делать перпендикулярные сечения с привязкой к конкретному пикету

Исполнителя, при муниципальных закупках, нельзя ограничивать в выборе ПО. В связи с этим ЦИМ может быть выполнена в любом ПО, которое может формировать ЦИМ: IndorCAD, AutoCAD Civil 3D, Топоматик Robur, ТИМ КРЕДО, и т.д. В связи с этим организация структуры дерева элементов также может отличаться.

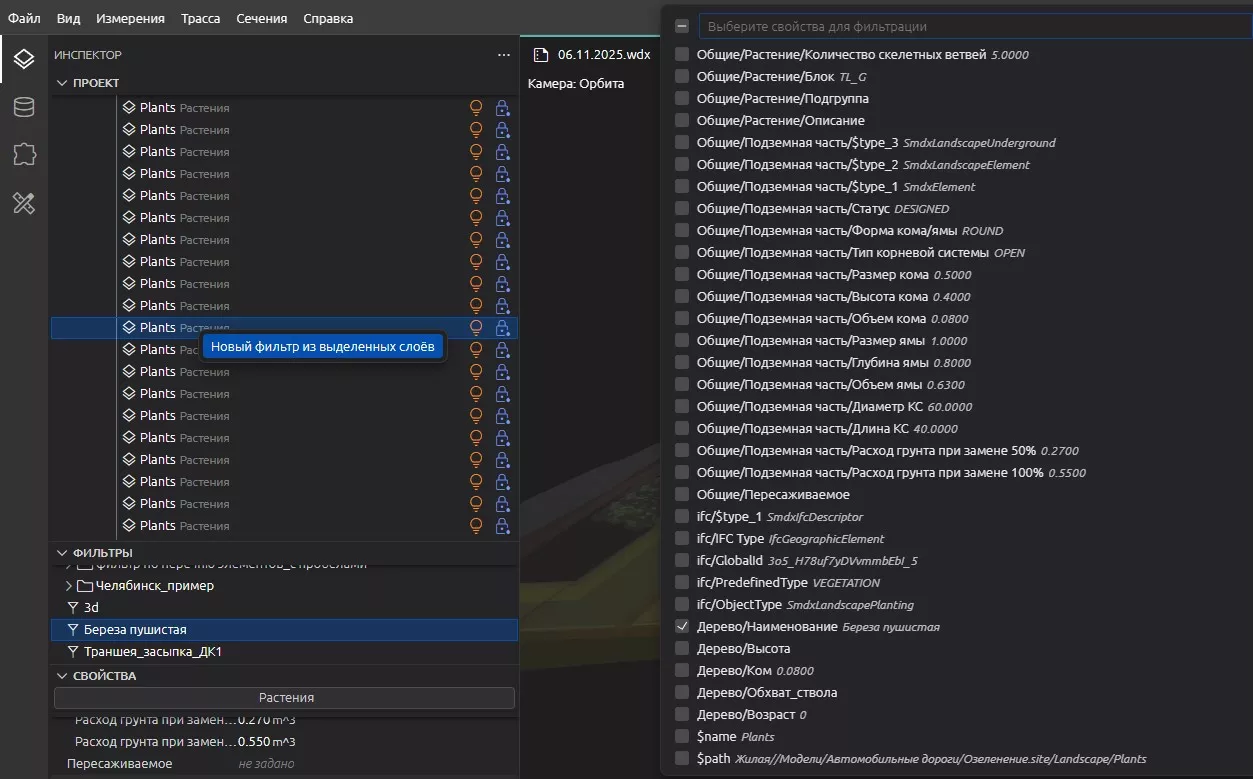

Для быстрой навигации по элементам можно создать фильтры (Рис. 7). Имеется возможность формировать фильтры с нуля или на основе свойств элементов.

При этом операторы при построении фильтров используются такие же, как при работе с базой данных SQL. В первом случае (формула 1) будут найдены деревья с наименованием «Береза пушистая», во втором случае (формула 2) — все со словом «Береза» в наименовании, а в третьем случае (формула 3) — все элементы деревьев в независимости от наименования.

«Дерево | Наименование» = «Береза пушистая» (1)
«Дерево | Наименование» like «Береза» (2)
«Дерево | Наименование» * (3)

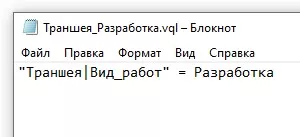

Фильтры можно экспортировать и импортировать. Наличие импорта фильтров позволяет формировать их отдельно. Это можно сделать, создавая или редактируя файлы фильтров в блокноте (Рис. 8).

Можно ознакомиться с примером фильтров для поиска элементов, сформированный по требованиям к ЦИМ организации МКУ «УКС г. Екатеринбурга». Их построение аналогично примеру, показанному на рисунке 8.

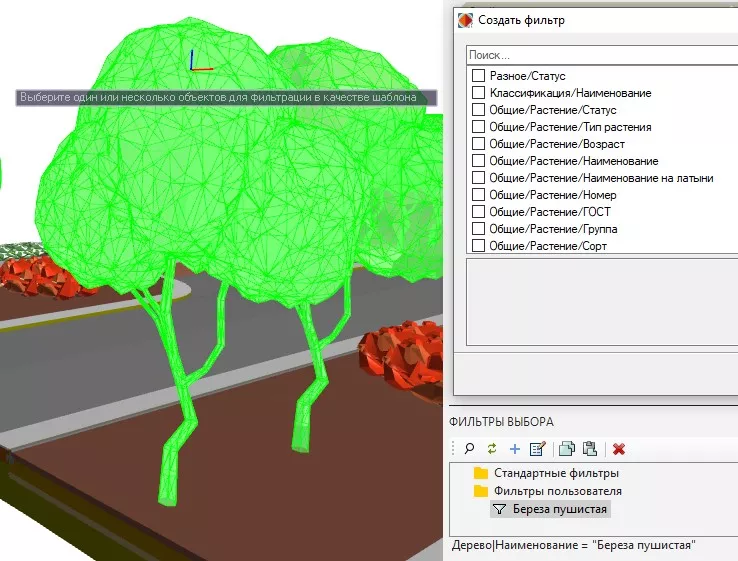

Какие фильтры применимы для поиска конкретного элемента, также можно посмотреть в бесплатном ПО для просмотра проприетарного формата ЦИМ из Топоматик Робур и IFC-формата — «Инспектор проектов» (Рис.9).

Проектировщик может использовать готовый набор фильтров для самостоятельной проверки ЦИМ в формате IFC через «Топоматик 360». При необходимости (например, наличие дополнительных элементов) проектировщик может дополнить перечень фильтров и передать их заказчику вместе с файлами IFC.

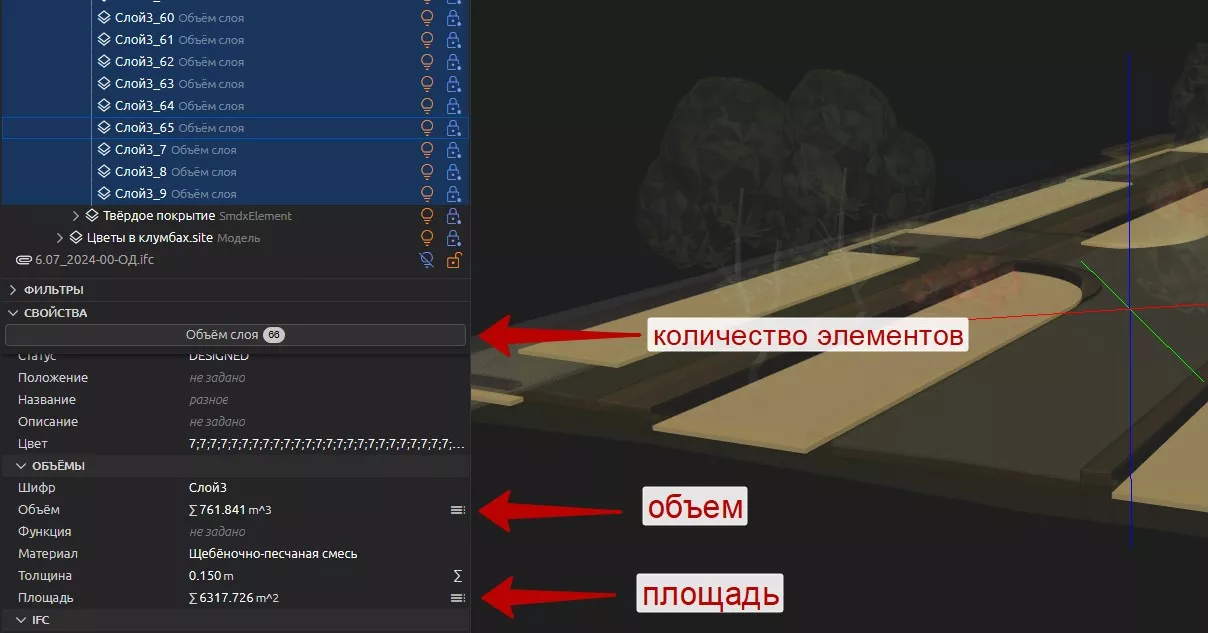

Настроенные фильтры позволяют выполнить расчет объемов: количество, объем, площадь (Рис. 10). Для этого имеется встроенный калькулятор. Функции по созданию статистики из выделенных элементов нет, но для сверки отдельных позиций ведомости в документации вполне достаточно.

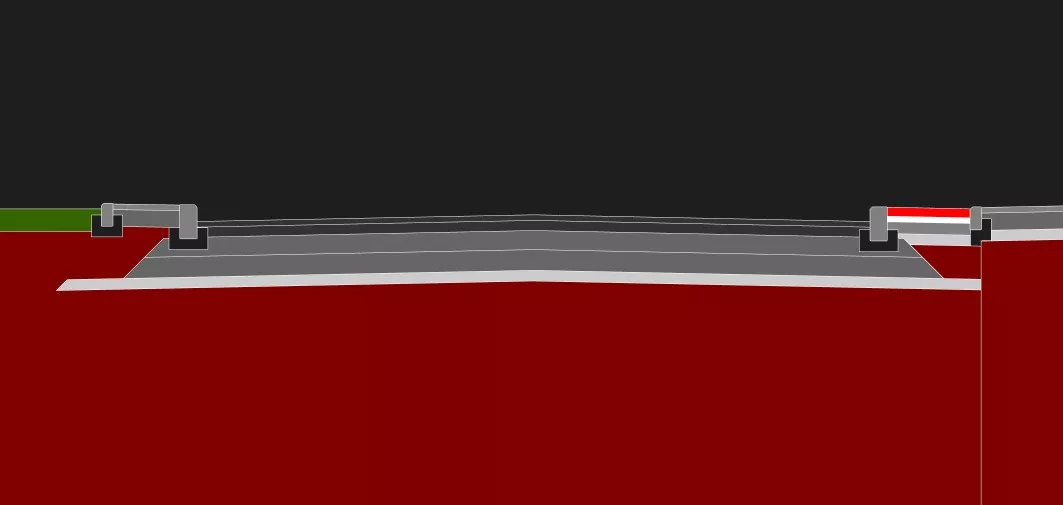

Имеется функционал создания сечений (Рис. 11). Именно сечений наподобие чертежей, а не разрезов. Это позволяет посмотреть сечение в любом месте в привычном для инженера виде. При этом сечение открывается отдельной вкладкой. Элементы на сечении являются кликабельными, и по ним можно просмотреть свойства.

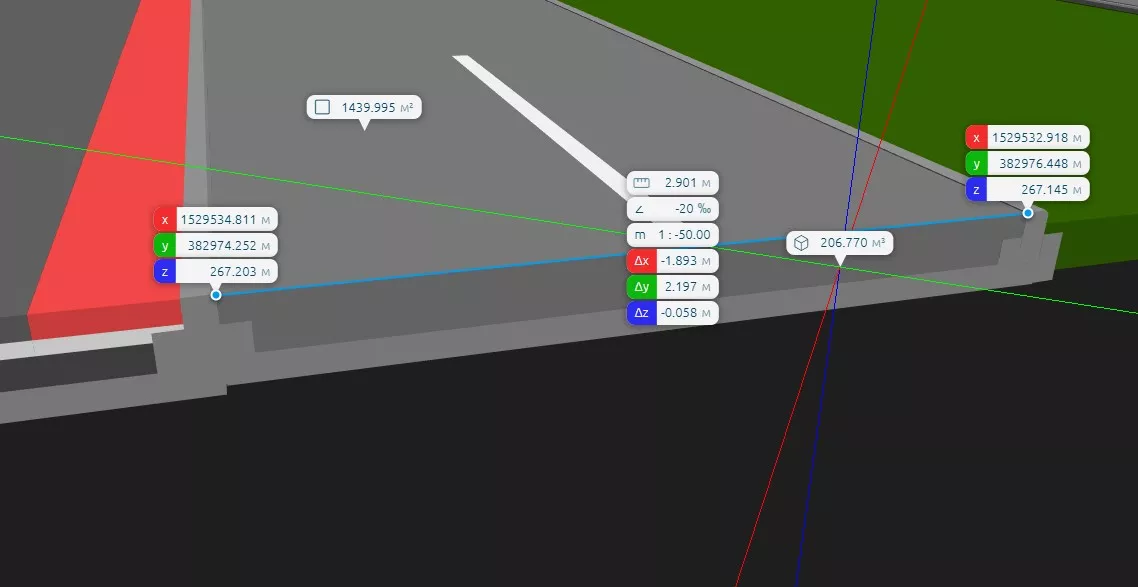

Имеется функционал для выполнения измерений длины, уклона, площади, объема, координат и высотных отметок (Рис. 12).

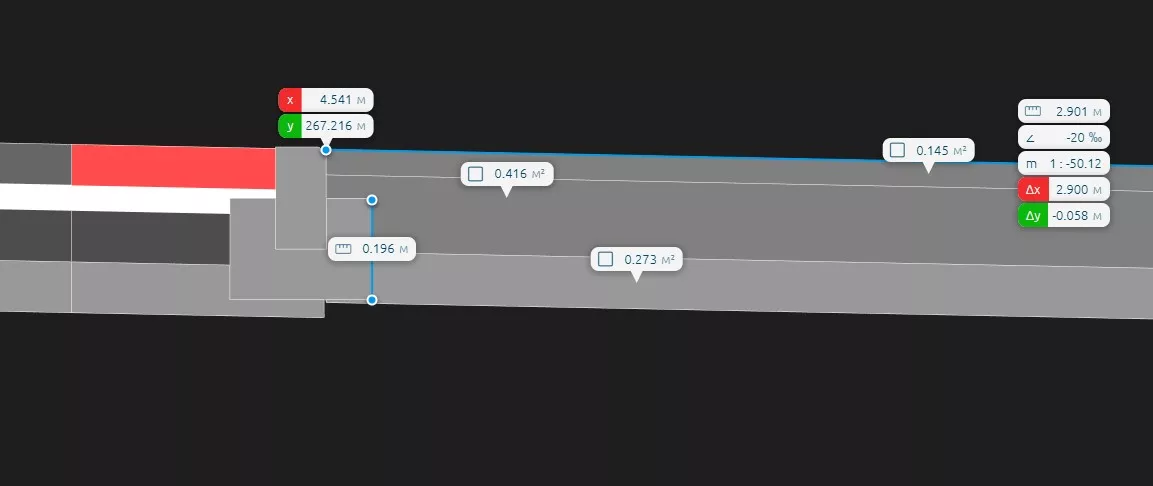

Данный функционал измерений доступен также и на сечениях (Рис. 13).

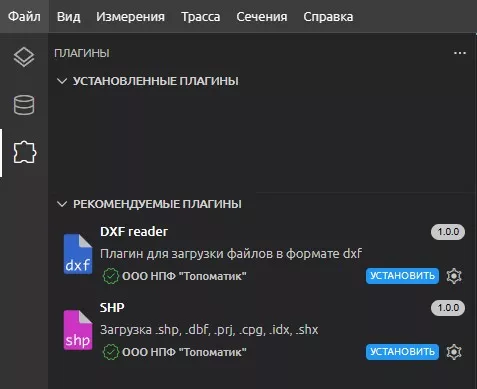

Весь вышеописанный функционал является базовым, и предполагается, что в будущем он будет оставаться бесплатным. Для расширения имеющегося функционала оставлена возможность подключения плагинов. Сейчас разработчиком предоставлены два бесплатных плагина (Рис. 14). Коды плагинов доступны на GitHub.

Пользователи могут использовать плагины собственной разработки. Язык программирования для плагинов — TypeScript.

Идея дать возможность расширения функционала за счет плагинов выглядит перспективно, т.к. под все запросы функции не сделать. Такое решение позволит разработчику сосредоточится на создании инструментов массового спроса, а создание узконаправленных инструментов передать в руки пользователя.

Не каждая проектная организация имеет штат программистов для создания плагинов. Здесь хочется надеяться, что сообщество будет делиться наработками.

Заключение

«Топоматик 360» подходит для работы с файлами в формате IFC по ЦИМ улиц. Имеющийся бесплатный функционал позволяет выполнить базовые операции с ЦИМ:

• Рассмотрение в целом
• Оценка размещения элементов
• Просмотр свойств элементов
• Рассмотрение дерева элементов
• Подсчет объемов: количество, кубы, площадь
• Проведение измерений

ПО имеет возможность самостоятельной доработки функций через создание плагинов на языке программирования TypeScript.
