Как с помощью плагина TITAN компания «Благпроект» спроектировала железобетонный каркас панорамного ресторана, размещенного на крыше многофункционального центра?

Академия БИМ подвела итоги конкурса на лучший проект, выполненный с помощью плагина TITAN — собственной разработки компании. Победителем конкурса стала компания «Благпроект» во главе с Анатолием Усовым — главным конструктором и автором проекта многофункционального центра, победившего в конкурсе. В качестве приза она получила бесплатную подписку на плагин TITAN сроком на один год.

TITAN — разработанный специалистами Академии БИМ плагин для пользователей программного продукта Autodesk Advanced Steel, предназначенного для проектирования металлоконструкций. Плагин повышает эффективность работы с BIM‑моделями, дополняя Advanced Steel актуальным для российских пользователей функционалом.

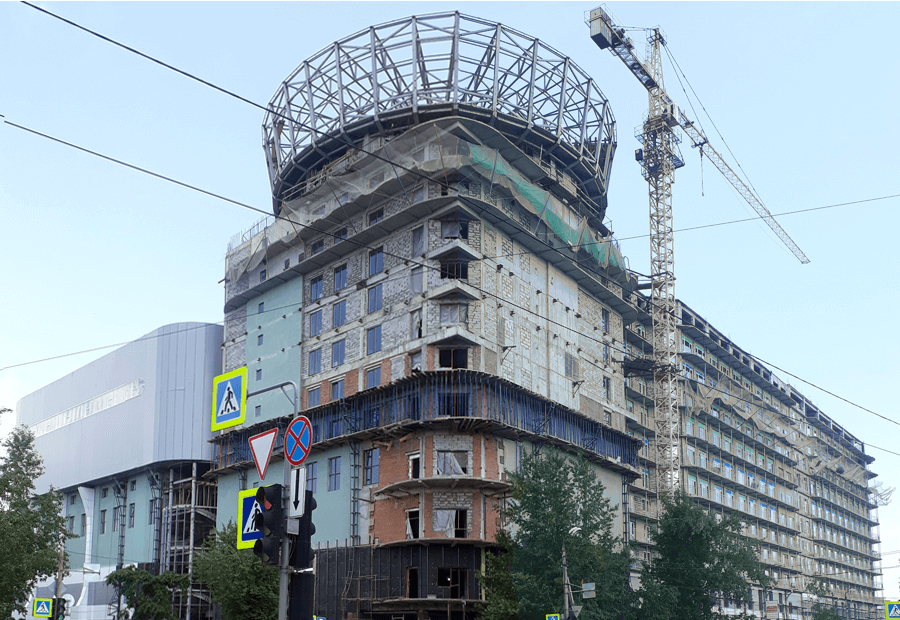

Компания «Благпроект» применила плагин для проектирования железобетонного каркаса панорамного ресторана, размещенного на крыше многофункционального центра. Он представляет собой железобетонную конструкцию площадью 900 м2 с вращающимся полом, стилизованную под спиралевидную мачту.

BIM-модель

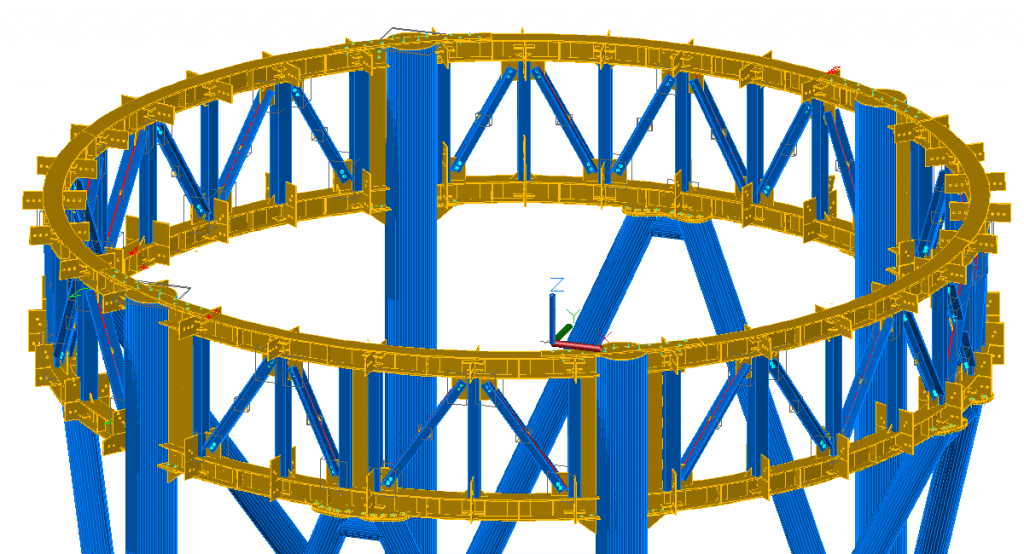

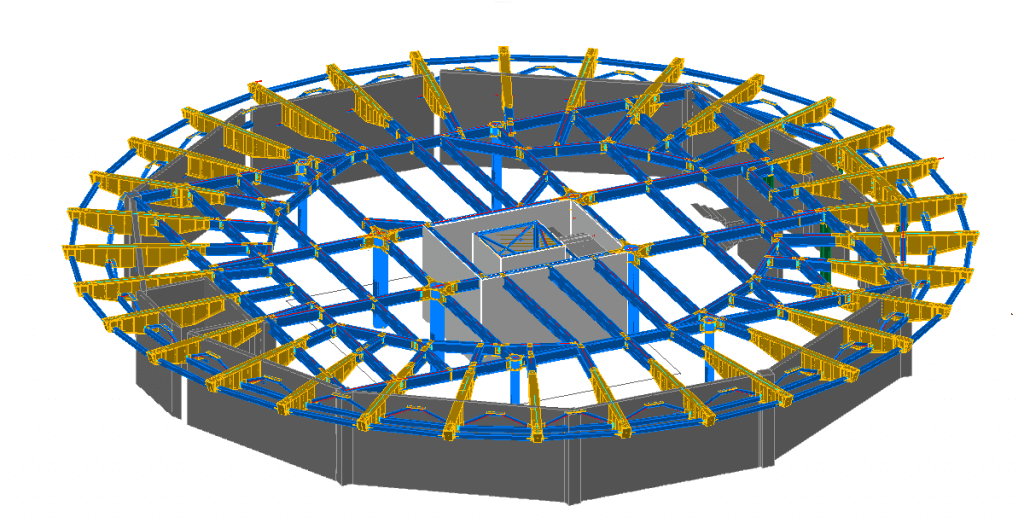

На 12‑м этаже средней секции объекта находится опорный цилиндр из железобетонных балок-стен высотой 4 метра. Он формирует помещение, в котором расположилась ресторанная кухня. Монолитное перекрытие 12‑го этажа запроектировано по металлическим балкам с консолями. В центре 13‑го этажа размещен постамент из четырех труб и восьми раскосов из труб, поддерживающих круглую ферму.

BIM-модель

По концам консольных балок, объединенных по периметру распорами и связями, расположены колонны наружного периметра из двутавра. Наружный угол наклона колонн составляет 10 градусов, колонны образуют внешний диаметр 37,7 м. Фермы обвязаны горизонтальными связями по нижнему поясу и раскосами по верхнему. Внутри постамента спроектирована шахта лифта, перемещающегося с 11‑го этажа до крыши. Вокруг лифта размещена лестница.

BIM-модель

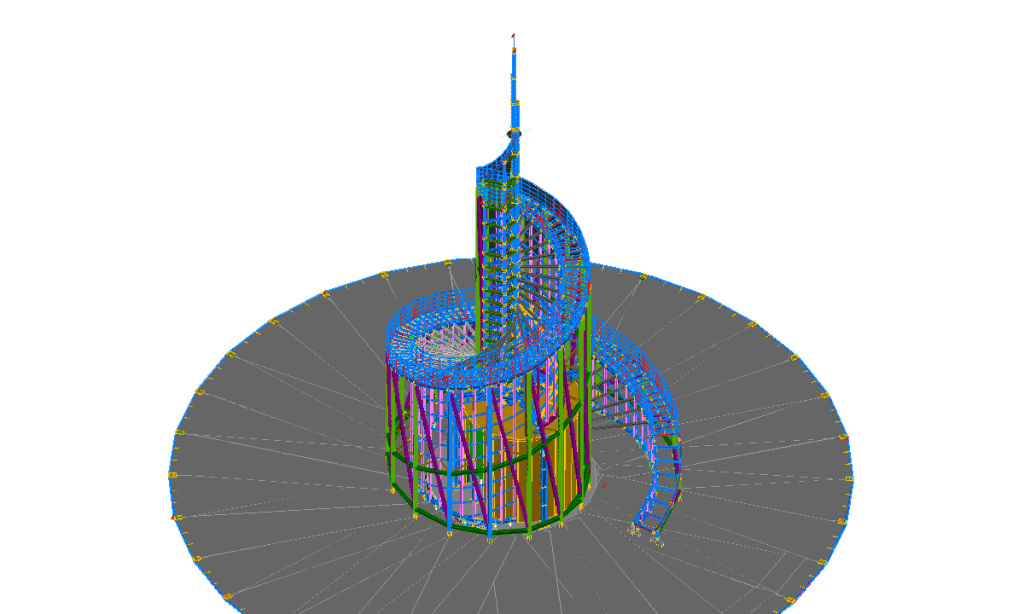

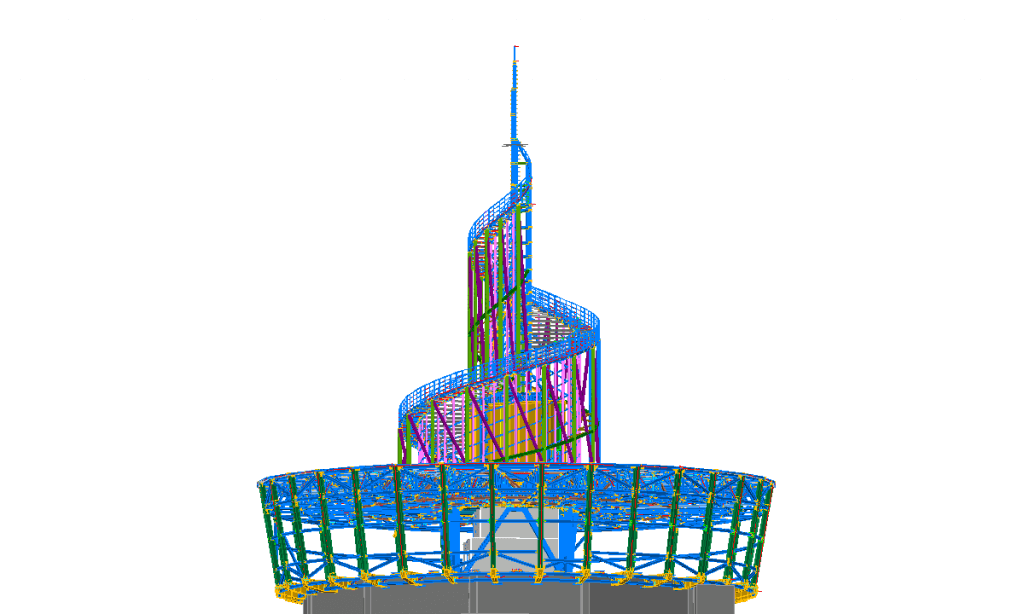

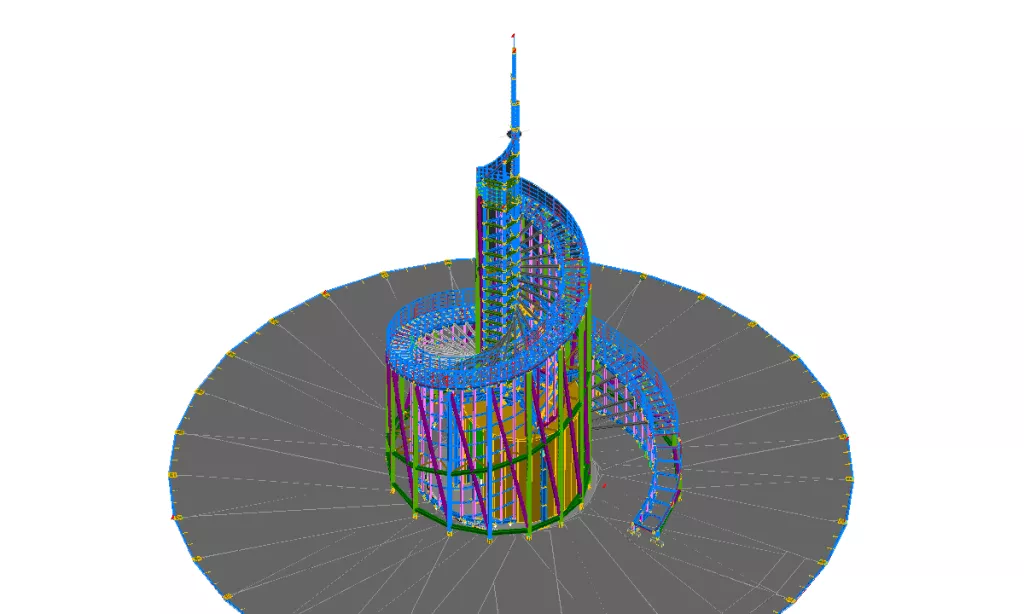

Мачта двойной спирали состоит из внешней спирали — мачты 30‑метровой высоты, внутренней спирали — системы стоек с шагом один метр, соединенных между собой по спирали наклонными импостами с шагом один метр по высоте.

BIM-модель

Между собой спирали соединены системой вертикальных связей, наклонных связей и распорками. Сверху внешней и внутренней спиралей размещены изогнутые в спирали косоуры, по которым монтируются ступени из решетчатого настила. Вес металлоконструкций составляет 272 тонны, из них 32 тонны приходится на мачту.

BIM-модель

На данном проекте TITAN применялся для создания спецификаций отправочных марок, элементов, выборки стали, метизов. Также плагин помогал проектировщикам быстро искать в проекте необходимые элементы и выделять по группам.

TITAN призван упростить и ускорить работу с металлоконструкциями по технологии информационного моделирования. В частности, он позволяет моментально создавать прямоугольные сетки осей, настраивать подрезку профилей в модели, быстро менять материал для групп, профилей, пластин, болтовых соединений, что было проблематично при работе исключительно в Advance Steel. Плагин позволяет работать в специальном режиме отображения элементов, который ускоряет работы систему в 1,5‑2 раза. Важное преимущество плагина — это возможность выпуска ведомостей и спецификаций к разделам КМ и КМД в соответствии с отечественными нормами проектирования, в том числе ГОСТ 21.502 — 2016 «Система проектной документации для строительства».

Узнайте, как проектировщики протестировали плагин TITAN в своей работе и поделились своими отзывами с разработчиком.

Подробнее
