Как бесплатно ускорить создание рабочей документации кабельных трасс в ТИМ‑форматах ведущих российских САПР

Проектирование кабельных трасс, по статистике, в среднем занимает около 15% от всего временного ресурса проектировщиков. Если объект сложный, то бывает и больше. Часть этого времени уходит на «креатив», а часть — на «рутину» (различные «заготовки»). В этой статье я расскажу о том, как можно сократить рутину для создания рабочей документации в ТИМ‑форматах ведущих российских САПР без дополнительных затрат времени и денег.

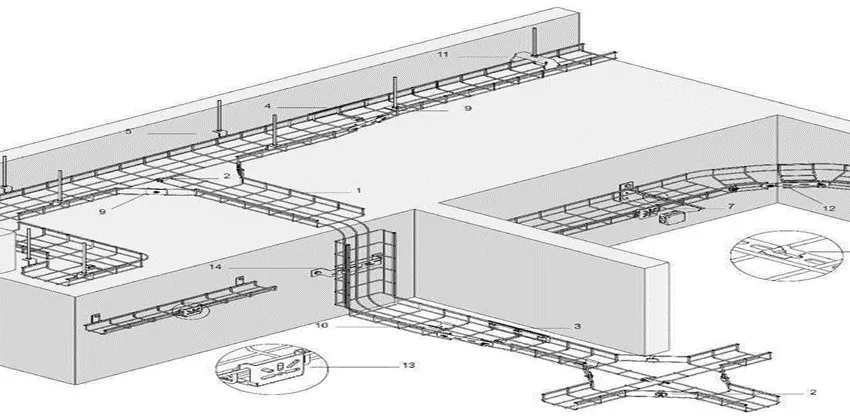

Рассмотрим одну конкретную задачу, возникающую в процессе подготовки проектной или рабочей документации объекта: расчет кабельных несущих систем (или проще — трасс лотков). На сегодняшний день при выборе российских САПР для расчета трасс лотков чаще всего используются программы nanoCAD BIM Электро или Model Studio CS Кабельное хозяйство. У каждой из этих САПР есть свои области применения, лишь частично перекрывающиеся по функционалу.

Любая из этих САПР позволяет проектировщику быстро и эффективно заложить в проект кабельные трассы, вывести на чертеж сечения и рассчитать полную спецификацию. Однако, эта эффективность несколько снижается тем, что перед внесением в пространство чертежа кабельной трассы инженеру необходимо средствами САПР подготовить конфигурацию для каждого участка кабельной трассы. Для этой работы проектировщик использует штатные редакторы, поставляемые в комплекте программного обеспечения. Назовем эту часть ПО условно «Редактором конфигурации трассы лотков». Для nanoCAD BIM Электро это будет часть функционала редактора базы данных, а для Model Studio CS — часть функционала рабочего места проектировщика. Процедура подготовки конфигурации для участка трассы штатным редактором интуитивно понятна и достаточно проста в изучении.

«Так в чём проблема?» — спросите вы. Есть, как говорится, нюансы...

Такой инструмент удобен, если речь идет о подготовке конфигураций нескольких участков кабельных трасс, в крайнем случае — десятков. Тогда потери времени на «домашние заготовки» не так существенны. Но обычно на чертежах расположения кабельных трасс присутствуют сотни различных участков, каждый из них со своими особенностями.

Было бы хорошо поручить эту достаточно рутинную задачу подрядчику, который, используя существующие ресурсы производителя оборудования, смог бы взять на себя подготовку конфигураций для всех участков трасс текущего проекта. Это позволило бы проектной организации сэкономить рабочее время инженеров на этой рутине, высвободив его для остальных задач проектирования, в которых уровень экспертизы данных инженеров высок, и, в конечном счете, сократить сроки выполнения рабочей документации.

Ещё один важный аспект. Проектирование кабельных трасс с учетом особенностей применяемых систем лотков и несущих конструкций, с учетом необходимых соединителей, крепежных изделий и других вспомогательных элементов требует глубокого знания номенклатуры продукции, выпускаемой конкретным производителем. Трудно ожидать от обычного инженера-проектировщика таких знаний обо всех используемых в проектном институте линейках продукции, особенно с учетом разнообразия решений от заводов-производителей кабельных систем.

Отсюда ещё одно важное требование к подрядчику: он должен хорошо знать используемые BIM‑модели оборудования. Идеально, если бы он сам принимал участие в их разработке и выполнял работу в тесном контакте и под контролем специалистов завода-изготовителя.

Решение: Альбомы конфигураций КНС под конкретные проекты

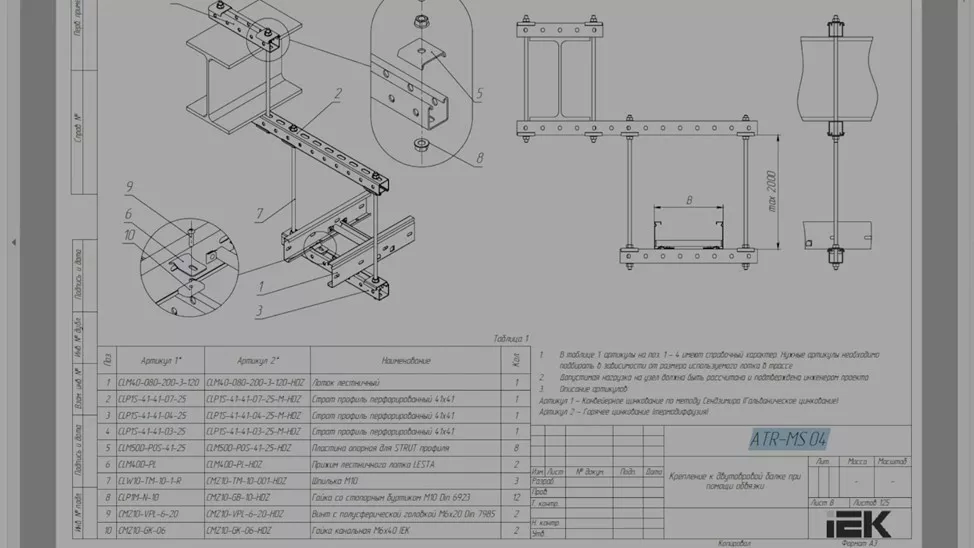

Классические Альбомы типовых решений (АТР) не могут содержать всех возможных комбинаций составных частей узла будущих неизвестных проектов, так как это было бы почти факториальное число. Поэтому модели из такого Альбома требуют дополнительных трудозатрат проектировщика на адаптацию, несмотря на то, что там собраны наиболее часто встречающиеся в проектах сочетания. Нужно взять ближайшее похожее сочетание и изменить в нём какие-то размеры или составные элементы узла.

А вот Альбомы конфигураций под конкретный проект (АКП) собираются оперативно с помощью авторских скриптов накануне проектирования трасс КНС и не требуют от проектировщика трудозатрат на адаптацию. Важно подчеркнуть, что здесь под Альбомами решений понимаются не классические чертежи в формате DWG, а конфигурации кабельных трасс в формате базы данных используемой САПР. Комплектации узлов и трасс лотков, а также размеры и материалы изделий в них уже зафиксированы. Те, что необходимы по техническим требованиям проекта. Оперативность проектирования достигается тем, что конфигурации уже созданы заранее для применения в конкретном месте конкретного проекта. Проектировщику остается только на планах расположения нанести линии прокладки кабельных трасс, сопоставить каждому участку заранее подготовленную конфигурацию и, в сложных случаях, обработать места сопряжения разных участков трасс. Это существенно ускоряет проектирование трассы.

Дополнительные преимущества

Иногда при наполнении таблиц элементов БД параметрами операторы могут делать опечатки. Это человеческий фактор, у всех нас бывают ошибки. Многие знают это правило: чем раньше найдена ошибка, тем меньше от неё ущерб в будущем. Уменьшить количество таких ошибок можно, если использовать предварительную подготовку данных в формате, одинаково удобном как для проверки оператором, так и для разного рода автоматических проверок, а затем переносить подготовленные данные в БД с помощью специализированной программы. Наиболее удобным при таком подходе оказывается формат электронных таблиц. Он позволяет работать с большими объемами данных, автоматизированным способом записывать и читать их, производить сортировку, фильтрацию и вывод в формате, удобном для контроля и корректировки оператором. После подготовки исходных данных в требуемом формате сама база данных «генерируется» специализированной программой — авторским скриптом.

Разумеется, подобный подход может применяться и для создания любых других элементов базы данных, например, для создания мини-каталогов и кабельных сечений для ПО Model Studio CS. При этом появляются дополнительные преимущества. Например, массовое создание по заказу проектного института кабельных сечений и их корректировка для применения в каком-то конкретном проекте.

Как это работает

Входными данными для данного решения являются чертежи разрезов кабельных сечений со стадии «П» или «Р» с техническими требованиями и размерами лотков кабельных трасс.

Проектировщик кабельных сечений согласовывает с проектным институтом применяемые материалы и технические решения, их соответствие предоставленным требованиям. После этого проектировщик кабельных сечений подготавливает задание на автоматическую генерацию кабельных сечений в базе Model Studio CS. Таким заданием является набор электронных таблиц и связанных с ними данных. На выходе получаем базу данных с индивидуальными под проект решением — Альбомом мини-каталогов и кабельных сечений. Все, что понадобится при построении трасс в данном конкретном проекте. Как сказано выше, останется только нанести кабельные трассы на планы расположения оборудования, после чего автоматически может быть выведена спецификация.

Полезный нюанс. Элементы мини-каталогов кабельных трасс в базе Model Studio CS должны иметь заранее заданные геометрические размеры, в отличие от параметрических элементов конструкций прототипов. При автоматизированном подходе математические формулы, содержащиеся внутри параметров 3D-модели Model Studio CS, создаются также автоматизированными средствами. Это позволяет в элементах мини-каталогов для 3D-модели уже на этапе создания элемента учесть фиксированные геометрические параметры изделия (длину, ширину и высоту лотка), так что зачастую в модель вместо формул, значение которых вычисляется в рантайме, подставлены просто конкретные численные значения. То, что при таком подходе требуется создавать десятки тысяч индивидуальных моделей, для проектировщика базы данных не становится проблемой. Зато такая база сокращает необходимую вычислительную мощность на этапе использования моделей в чертеже, что увеличивает быстродействие ПО и, в конечном счете, эффективность труда проектировщика.

Не ищите подвоха, сейчас всё поясню. Дело в том, что создание БД BIM‑моделей оборудования, различных Альбомов, таблиц параметров и прочих инструментов для проектировщика, включая плагины для автоматизации проектирования, — это дополнительный канал производителя для продаж своего оборудования. Проектировщики с удовольствием используют эти удобные инструменты для ускорения своего проектирования, а заменить при дальнейшей закупке заложенное в проект достаточно сложное оборудование теоретически возможно, но практически нецелесообразно. Номенклатура у производителей хоть и похожая, но часто достаточно существенно отличается и по материалам, и по конфигурации. Поэтому производитель готов профинансировать подготовку таких Альбомов под проект за свой счёт (если проект не совсем маленький, конечно). Это тот случай, когда сделка, как сейчас модно выражаться, с ненулевой суммой, а проще говоря, взаимовыгодная. Логично, что чем больше участков кабельных трасс в проекте, тем больше нужно подготовить разных таких Альбомов и, соответственно, тем больше можно сэкономить рабочего времени проектировщика.

Сейчас есть техническая и экономическая возможность готовить описанным в статье образом Альбомы под проект на основе оборудования компании IEK. Номенклатуры изделий вполне достаточно для реализации любых сложных задач. Но при желании использовать технологическую базу другого производителя, можно подготовить Альбомы и на основе их продукции. Для этого нужно будет «всего лишь» исполнителю — Студии BolapanSoft — настроить свои скрипты на другие исходные данные. Это целесообразно делать, если у данного производителя пока нет ещё БД своего оборудования в ТИМ‑формате упомянутых САПР. Нужно учитывать, что создать такую базовую библиотеку оборудования так быстро, как Альбомы под проект, не получится. Рекомендую эту задачу запланировать и выполнить заранее. Рассчитывайте время от двух месяцев и до... Зависит от количества и сложности оборудования.

Итак, чтобы ускорить создание рабочей документации по кабельным трассам проекта, нужно сократить рутину по подготовке Альбомов сечений под ваш проект. Тогда прокладка трассы превратится в творческий процесс, где проектировщик сможет применить весь свой накопленный опыт в данном сегменте проектирования, не отвлекаясь на менее интересные ему задачи.
